我们的绝缘油分析仪视频现已上线，解锁产品新视界，视频带你一探究竟！

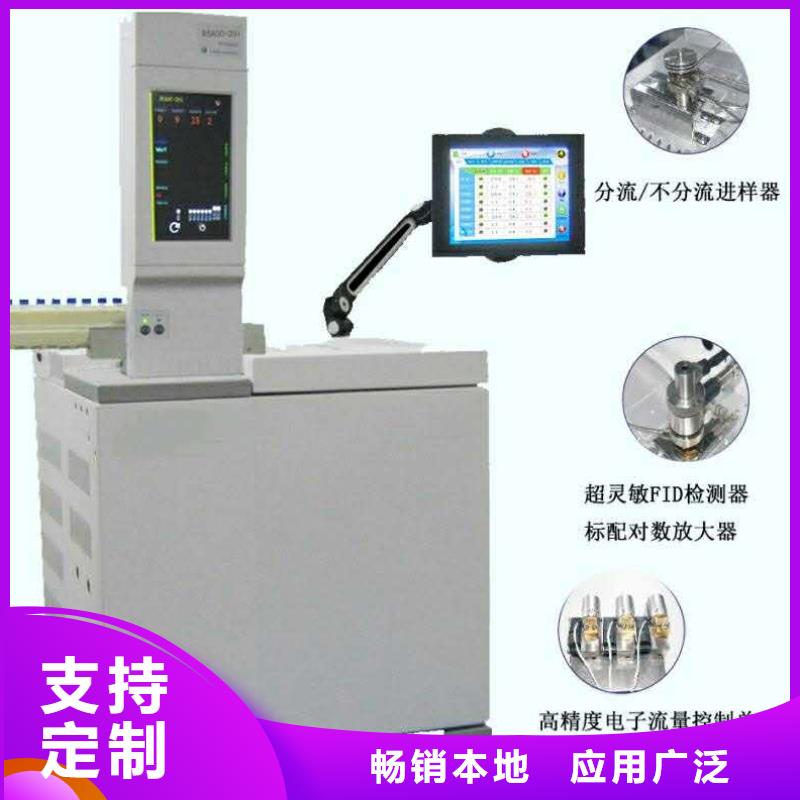

以下是:绝缘油分析仪的图文介绍
变压器油色谱在线监测系统．更换色谱柱2．载气污染2．更换或再生载气过滤器3．载气流速太高3．重新调节载气流速4．接地不良4．检查并做好良好的接地5．高阻污染5．清洗污染的高阻6．进样器污染6．清洗进样器中进样管7．空气或氢气流速太高或太低（FID）7．重新调节空气或氢气的流速8．空气或氢气污染8．更换氢气或空气过滤器9．水冷凝在FID中9．增加FID温度水分10．高频信号线故障10．检查高频信号线额外峰故障判断检查方法及修理1．前一样品的高阻分峰1．待前一次样品全部溜出后再进样2．冷凝在层析柱中的水分在出峰2．安装或再生净化器的操作条件要适当选择3．样品分解3．降低进样器温度4．样品被污染4．保证样品干净锯齿型基线故障判断检查方法及修理1．稳流阀膜片疲劳1．换膜片或修理阀2．载气瓶减压阀输出压力变化2．调节载气阀减压的压力在另一位置3．气流的流量不当3．重新设置气流的流量反峰故障判断检查方法及修理1．氢气流量过大（FID）1．调整氢气流量2．正负开关弄错2．改变正负开关到正确的位置3．参比池与测量池的钨丝引线搞错（TCD）3．检查参比池与测量池钨丝的引线情况。没有进样而基线单方向变化（FID）故障判断检查方法及修理1．检测器温度太低1．提高检测器温度色谱柱温停止加温或失控2．检修控温系统和加热丝铂电阻3．探漏单方向基线漂移故障判断检查方法及修理1．检测器温度大幅度变化1．稳定检测器温度2．放大器零点漂移2．检修放大器各部件3．柱温大幅度增加或减少3．稳定色谱柱温度4．漏气4．探漏升温时不规则基线变化故障判断检查方法及修理1．柱流失过多1．选择适当色谱柱，使用柱温应远低于固定液使用温度，老化柱子2．没有选择好合适的操作条件2．选择合适的操作条件3
变压器油色谱在线监测系统使用注意事项：本仪器为双柱双气路结构即使有一路不使用，也应接上两根柱子。保证两路平衡，载气经热导池检测器流出，每路流量约为50ml/min。（从热导检测器的放空口测量）1、载气中应无腐蚀性物质，注意气路净化。2、使用前，应先通载气30分钟，将管路的残留气体赶出，以防止铼钨丝氧化。未通载气时， 严禁加桥流，或有较大的气流冲击。3、不能用气体直接吹热导检测器，或有较大的气流冲击。图二十一 热导检测器4、不允许有强烈机械震动。5、仪器不能放置在风口处；TCD放空口应用管道接到室外，出气口还应注意固定以防止风吹摆动，影响基线。6、停机，应 关闭加热，等到热导检测器温度降到80℃以下，再关电源，气源；这有利于延长热导检测器的使用寿命。7、在满足分析灵敏度的的情况下，尽量设置低桥电流使用，这样有利于仪器的稳定，增加热导检测器的使用寿命。8、高温分析后，需拆下色谱柱时，一定要等柱室温度降到60℃以下，热导检测器温度降到80℃以下，方可拆卸色谱柱，以防止损坏柱接头及热导检测器。9、使用不同载气，TCD检测器不同温度时，桥电流（mA）允许值如下使用方法：1、检查热导气路连接是否正确。2、先通载气，调节载气1和载气2，并在热导放空口用皂泡流量计测量实际测量柱后流速，并使两路载气流量一致，一般气体流量：载气40＋补充气10＝50ml/min为好。3、变压器油色谱仪热导池带两路TCD补充气，以便低柱流量分析。4、当通气超过30min后，打开电源开关 ，按一下 温 度 键 设定柱室、汽化室及检测器的使用温度。按 检测器 键设定桥电流。按启动按钮桥流才能加上。
变压器油色谱在线监测系统使用方法：1、仔细检查气路连接是否正确，使用FID时载气气路管连接到载气1和载气2，H2气路管连接到H21、H22，空气气路管连接到空气1、空气2。(仪器已连接好)2、通气，利用各自的调节阀，将N2、H2、空气调至适当的流速，氮气一般选用25-60ml/min，H2：25-60ml/min，空气：200-550ml/min。3、打开“电源”开关，选择合适的灵敏度档，使信号数显在5mv左右，等待基线的稳定。4、设置检测器、汽化室、柱室三个加热区温度（见第四章）。5、温度基本稳定后，点火—按点火按钮-听到一叭声后，空气自动降到0.5Mpa以下，约5秒钟恢复正常，火已经点着。基线偏离时，可用电器控制单元调零旋钮将基线调至数据处理设备适当位置处。6、当分析条件所需的气体流速、温度、放大器基线稳定后，方可进行分析。7、FID的敏感度及稳定性测试。例：分析样品50ng/u1(苯/CS2)。测试重要条件：汽化室温度120℃，检测温度130℃，柱温80℃。载气（N2）:30m1/min.H2:28m1/min。空气250m1/min。色谱柱同TCD，放大器灵敏度选0(104）档，进样量0.3u1。稳定性：在基线稳定后的情况下，一小时后的基线漂移≤150μv/h。敏感度Dt计算公式：Dt＝ 2N·W g/s1.065·h·W1/2 式中：N—实测噪音（mv）W—苯的进样量（g）h—峰高值（mv）W1/2—苯的半峰宽（S）如实测：峰面积1200mv.S,噪音0.02mv。Dt＝ 2×2×10-2×50×10-9×0.3 ＝5×10-12g/s1.065×1200 则五、故障及维修1、未点火前，放大器无法调零。可能原因是：（1）放大器失调，应维修放大器，请生产厂维修。（2）放大器输入信号线绝缘不良或短路，可将FID检测器右边的高频插头卸下，测量绝缘应大于106MΩ。2、点火后，记录仪信号无法调零。
天正华意电气设备有限公司(毕节分公司)配备了先进的 微机继电保护测试仪生产设备、雄厚的技术力量及完善的检测手段， 技术力量水平居 微机继电保护测试仪行业较高地位。 微机继电保护测试仪产品畅销全国各地，深受用户信赖。 面对激烈的市场竞争及新的考验，公司将继续不断引进新技术、 新工艺，以适应客户需求。
