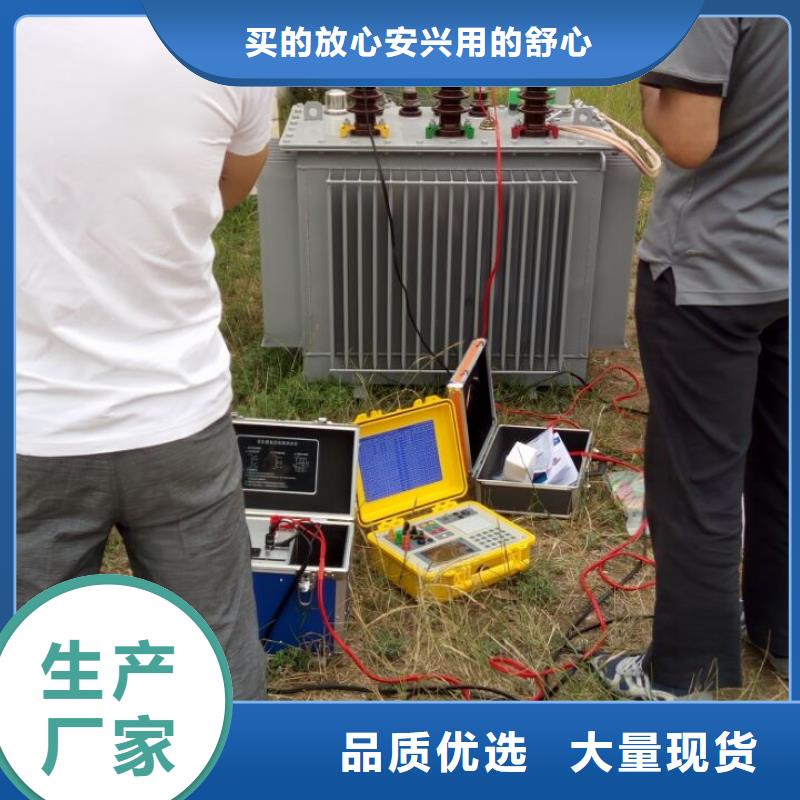

以下是变压器容量损耗测试仪的现场实拍视频，让您更好地了解产品的优点和特点不容错过。

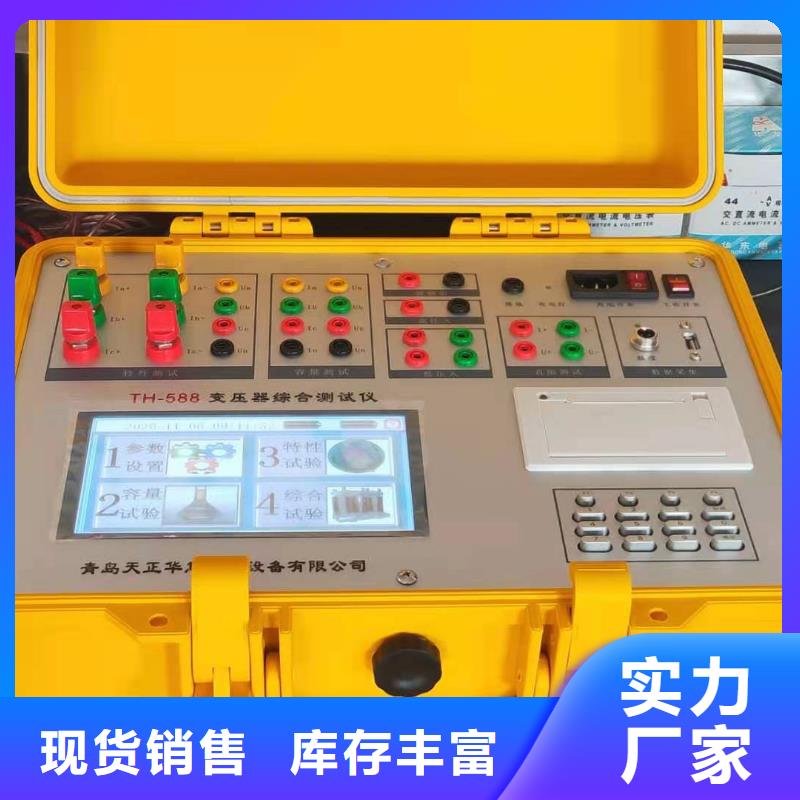

以下是:变压器容量损耗测试仪的图文介绍
天正华意电气设备(孝感市分公司)始终秉承研发带动生产，生产促进研发的循环发展理念，严把 微机继电保护测试仪质量关，价格关，售后服务关，得到广大新老客户信赖。我们将一如既往，以更好的 微机继电保护测试仪产品，更优的价格，更及时到位的服务来回馈广大新老客户，与您携手共同走向我们美好的明天。
变压器容量特性测试仪图 七 容量实验可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.3.1 容量测试正确设置了容量参数后，再进行容量的测试功能。试验步：按照提示的接线图接线，对于250KVA以上的变压器，要使用相应规格的短路线。图八 容量测试接线试验第二步:接好试验线后，对测试方式进行选择，测试仪默认为对变压器施加信号的单一容量法测试，如需进行直阻数据的综合测试，测试方式的选择可以用触摸功能在彩色液晶上修改，也可以使用外部按键“F3”进行修改；接线及测试方式检查无误既可试验，使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击，使用外部按键时按‘确认’按键，‘开始测试’按钮转换成‘测试中..’按钮，同时仪器发出滴滴的声响提示正在进行测试，测试完毕自动结束。如果确认数据稳定也可以人工结束，同样使用触摸功能可以在彩色液晶上的‘测试中’按钮区域直接点击，使用外部按键时按‘确认’按键，结束测试，测试仪自动给出测试的结果。如果采集数据出现问题，测试仪提示"采集失败，请检查接线！"。试验第三步:测试完毕出现容量测试判别结果，包括：当前测试条件下实测的短路损耗（负载损耗）数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、变压器的实测阻抗；如果在判定容量显示为“No type”说明实测容量值在两相临容量之间，无法归档；如果显示屏提示“负载损耗异常，请用有源负载测试”，则返回主菜单，使用“有源负载”项目进行测试以效验容量测试的结果。试验结果参见图九；图九 容量测试结果试验第四步：测试结果的保存和打印。如使用触摸功能可以在彩色液晶上的‘F1 保存’按钮区域直接点击，使用外部按键时按‘F1’按键，测试仪即可把测试的结果进行保存。在‘结果查询’子菜单可以查询到保存的记录。
变压器容量特性测试仪容量测试3.1容量参数设置在主菜单界面选定“容量测试”项，进入容量测试前的参数设定界面（图三）。一次电压：进行变压器容量的判定之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。二次电压：进行变压器容量的判定之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。一次电压、二次电压的可输入值不高于500kV，同时如果输入的数值不包括在下列电压等级时，仪器自动将“变压器类型”改变为“其他变压器”。测试“其他变压器”的容量时，需要输入被测变压器的“阻抗电压”，才能进行准确的变压器容量测量。本仪器包含的变压器电压等级包括：10kV/0.4kV、10kV/3kV-6.3kV、35kV/0.4kV、35kV/3.5kV-11kV、6kV/0.4kV、6kV/3kV-3.15kV、6.3kV/0.4kV、6.3kV/3kV-3.15kV、10.5kV/0.4kV、10.5kV/3kV-6.3kV、11kV/0.4kV、11kV/3kV-6.3kV等12项（/前方为变压器的一次额定电压，/后为变压器的二次额定电压）。变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。其中，“其他变压器”的概念是指，所测变压器的额定电压未在上表所列出的电压等级范围之内的变压器、非配电变压器的特种变压器等等变压器。当选用“S7.S9(及以上)配变”项时，容量测试完毕后，系统将根据测得的被试品的负载损耗，来推定被试变压器究竟属于哪一种类型的变压器，以供工作人员参考。另外S9(11)配变与S9(11)电变的不同，请参考国标《JB/T 3837-2010变压器类产品型号编制方法》的规定。阻抗电压：当测试“其他变压器”时，输入准确地阻抗电压，才能进行准确地容量测量。可以直接用数字键输入数据。当测试“其他变压器”以外的其他变压器时，该项将根据额定电压和变压器类型显示国标阻抗电压。一般情况下该项值无需修改，即可进行正常的容量测试。只有当试品变压器铭牌所标阻抗电压与该项所显示值相差较大时，则建议改变其值，使其更接近铭牌所标注的“阻抗电压”值，将更有助于变压器容量的测试。
变压器容量特性测试仪两瓦特法空载测试两瓦特法空载测试，是指采用三相三线的模式将电源、本仪器、待测试变压器连接起来进行的测试。仪器只要通过采集Pab和Pcb的功率即可进行空载测试。图九-1 两瓦特法空载测试中 图九-2 两瓦特法空载测试结果两瓦特法测试如图九-1、图九-2，同时将显示ab、cb的电压(Uab、Ucb)、电流(Ia、Ic)、有功损耗(Pab、Pcb)等测得电参量。结果项有：校正后的空载电流(校Io)、空载损耗(校Po)和根据空载损耗推定的变压器性能水平代号。同样，单击“打印”键，即可打印相关数据。单击“保存”即可保存相关数据。做两元件法空载试验时，当输入的电压达到被测变压器的额定电压时，本仪器将自动锁存测试结果。一旦测试结果锁存，就可以将测试电源停掉。输入电压未达到被测变压器的额定电压时，可以通过单击“锁存”键，实现测试数据的锁存。4.1.4 单相电源空载测试该功能除了可以借助外配单相电源来测量单相变压器和三相变压器的单相空载损耗外，还可以在不用退出测量界面的前提下，依次测量三相变压器的各相空载损耗，并终计算出三相变压器的总空载损耗值。“单相电源空载测试”的显示界面分别参见图十-1、图十-2、图十-3、图十-4。当您只测量单相变压器或只测量变压器的某一相时，直接接好测试线（参见后面详细说明），直接进入“单相电源法空载测试”即可进行测试。测试结果（图十-1）主要有：当前实际测得的电压Ua、电流Ia和有功损耗Pa（均按电压、电流变比系数换算后的值）以及进行校正后的空载电流以及校正后的空载损耗（此处的校正均是指非额定电压条件下进行空载损耗测试后空载电流和空载损耗校正到额定电压条件下的标准数值。空载测试中的校正，均为此意，以下不再重复）。当需要保存A相测试结果并继续测量B相时，请按界面提示，首先单击“暂停”键，暂停测试并保存A相测试结果（图十-2），并按接线的说明，正确改变测试线的连接。再单击“继续”键，继续测量B相数据（类似图十-1）。同理，当正确测量出B相数据后，再次暂停并保存B相数据、正确接好C相测试线、再次单击“继续”键继续测试，即可测量C相数据
