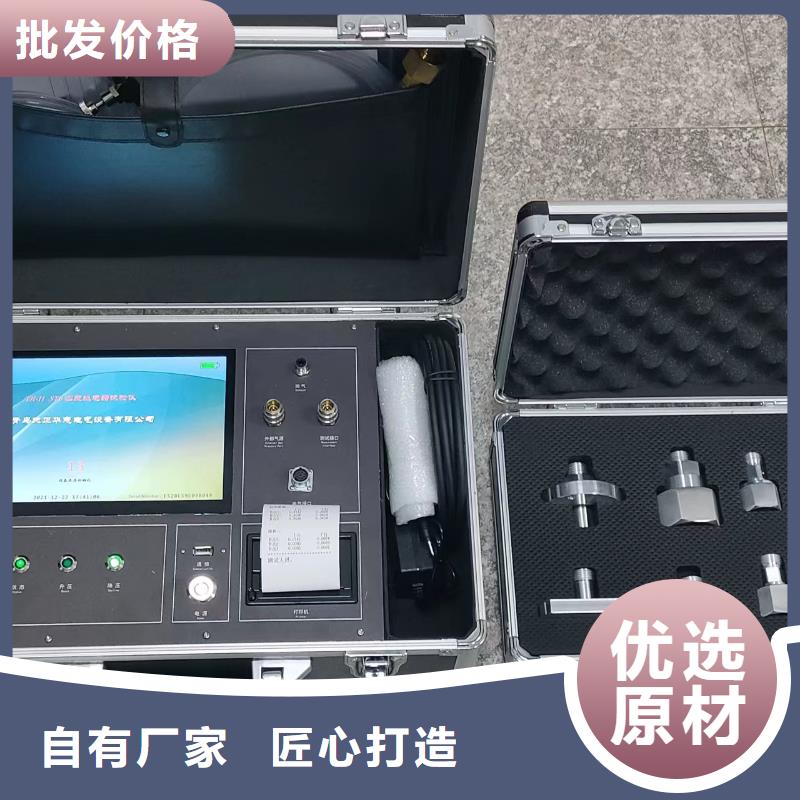

想要更直观地了解全自动气体密度继电器校验仪产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。
以下是:湖南怀化全自动气体密度继电器校验仪的图文介绍
天正华意电气设备(怀化市分公司)拥有一支具有十多年 微机继电保护测试仪研发经验的专业团队，可满足客户的不同要求定制生产性能卓越、品质优良的 微机继电保护测试仪。
天正华意电气设备(怀化市分公司)秉承为客户解决“减少人工、降低成本、提率、品质”为己任，为提高国内 微机继电保护测试仪的研发水平和广泛应用为使命。
湖南怀化热继电器测试仪设定检测次数:确定选择温度模式:系统34.1选择信号模式:单信号确定退出图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。＊＊年＊＊月＊＊日报警回复值报警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值 闭锁值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值2 闭锁值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000准备完毕… 开始存储打印退出图５外界气路均准备好以后，点击“开始”，系统会按前面设定的检测方式自动完成全部检测。
湖南怀化热继电器测试仪 接检漏相端子：用配套试验线连接被试验的相如：A相2、接外壳或地端子：用来接地或接在检漏继电器的外壳上3、电源开关：用来关断显示电源，但不控制充电电源4、试验/测阻开关：该开关弹起时自动测试并显示可变电阻器的电阻值,开关按下时液晶电阻表处于自保状态自动断开电阻测量用于检漏试验。5、大屏幕液晶电阻表：在试验开关弹起状态电阻表自动测量并显示可变电阻的电阻值。6、可调电阻：旋转电阻手柄可改变可调电阻的电阻值、如在测阻状态可通过电阻表监视其阻值。7、充电指示：接通AC220电源时该灯点亮，自动对内置的充电电池充电，同时起电源指示作用。8、保险座：可对仪器起一定的保护作用。9、电源输入插座：通过此处输入AC220V电源。

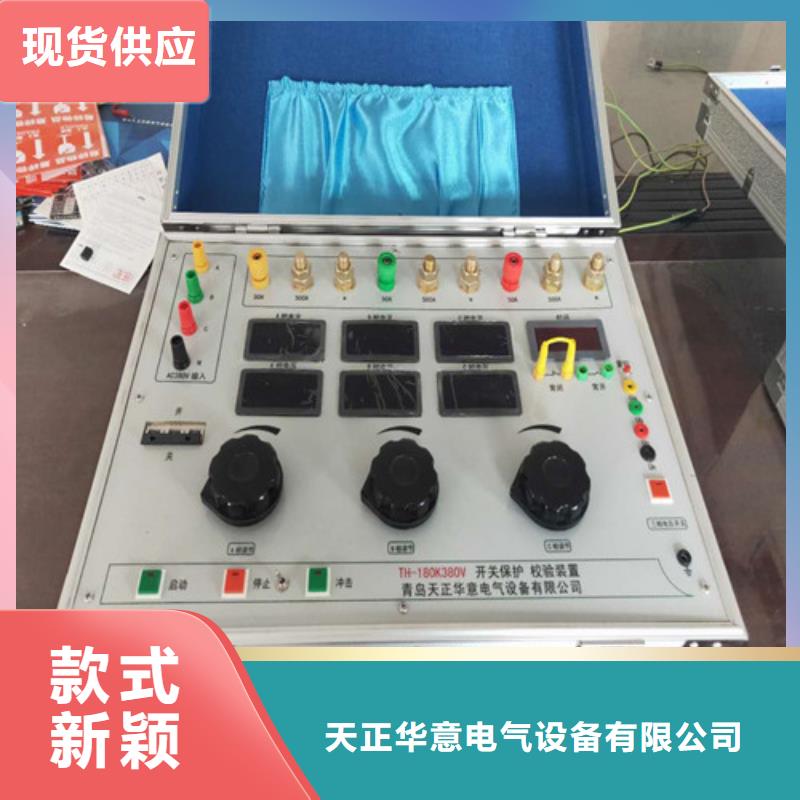

湖南怀化热继电器测试仪操作方法1、电源接通前，应断开“电源控制”开关，并将A相调”“B相调”“C相调”逆时针调回零位。2、接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C相电流输出”端子及“开关量输入”有源接点端子用专用测试导线连至被测继电器接点3、连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A相调”“B相调”“C相调”所需试验电流，），然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。在对0～50A保护器进行测试时，将量程转换开关置“50A”侧，在对50～500A保护器进行测试时，将开关置“500A”侧。四、接线图五、注意事项1、本机在使用前，应详细检查电流输出线的截面长度应满足要求，否则将影响输出电流值。2、每次使用完设备后，应将“三相电流调节”手柄逆时针调至零位。3、用户购机后，应严格按照本说明操作。4、运输时，必须小心轻放，避免强烈震动。5、仓库保管时，环境温度为0～30℃及相对湿度不超过85％，空气中不应含有引起腐蚀的有害杂质。

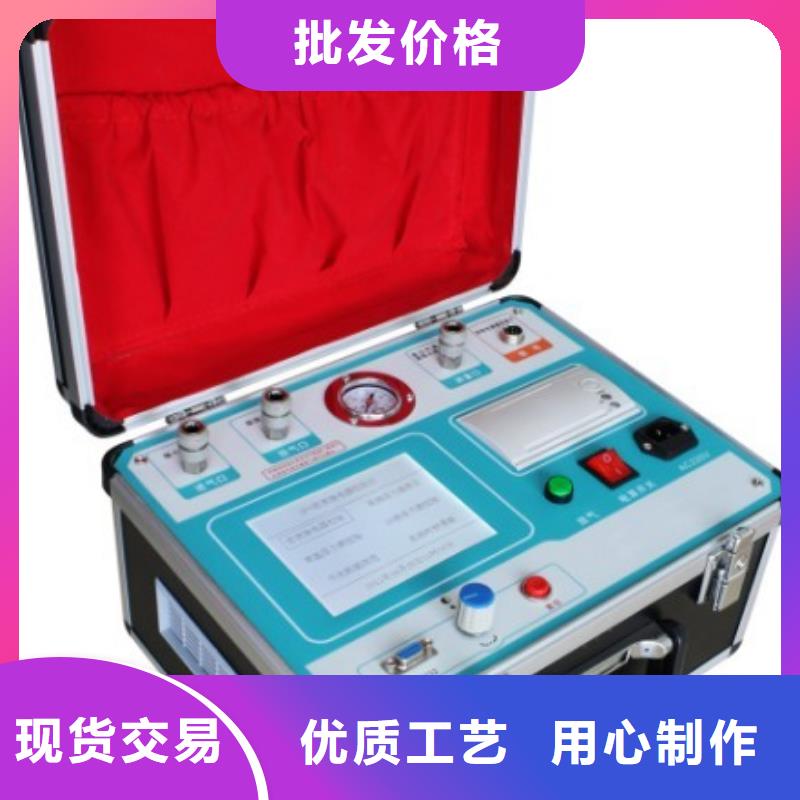

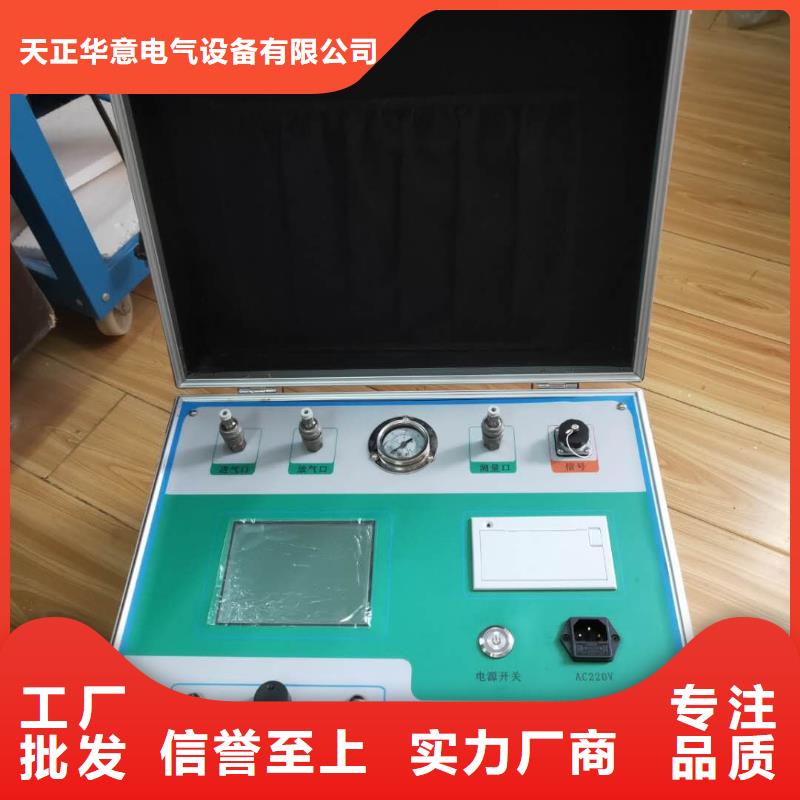

湖南怀化热继电器测试仪将减压阀连接到储气瓶上，然后用进气管道将减压阀和仪器进气口相连接。5.1.4用触点信号线连接密度继电器的各接点，另一端插入触点信号。注意：黄色鳄鱼夹连接密度控制器的闭锁端子（接点一，黄色），红色鳄鱼夹连接密度控制器的报警端子（接点二，红色），黑色鳄鱼夹连接密度控制器的超压端子（接点三，黑色），连接前请确保密度继电器报警和闭锁端子已经与其它电路断开。5.1.5连线示意如下：触点信号线 进气管道测量管道 仪器面板5.2初始化界面。经过大约20秒的延时后进入系统主界面：按更换菜单选项，按OK键进入菜单，按F2刷新界面。5.3密度继电器校验5.3.1 密度继电器接点状态选择按或、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：1、接点状态对应密度继电器校验初始状态，如果校验开始时接点闭合为常闭，接点开断为常开。一般情况下，闭锁、报警为常闭，超压为常开。2、允许误差与密度继电器精度有关，一般数值为：精度等级＊2/100。5.3.2 设备编号和校验员设置界面按、、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：设备编号和校验员编号不要大于600005.3.3 密度继电器种类选择按更换菜单选项，按OK键进入菜单，按F2刷新界面。5.3.4 校验值设定按、、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：设定值请参照密度继电器铭牌。5.3.5 校验项目选择按更换菜单选项，按OK键进入菜单，按F2刷新界面。说明：1、进入校验界面后，打开减压阀总阀门，然后调节输出压力到0.75MPa，仪器进入自动检验过程。
