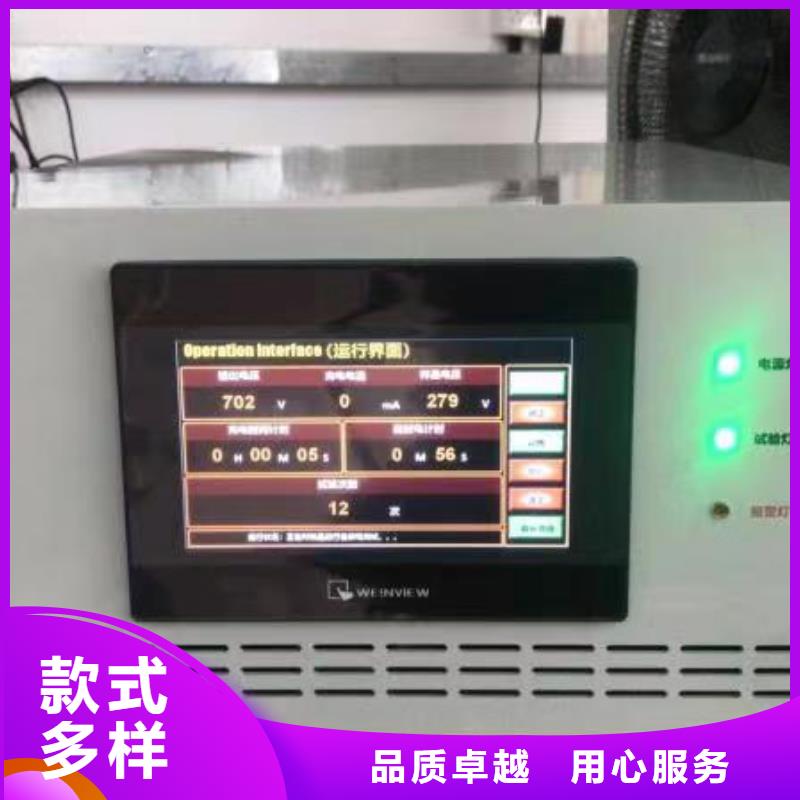

简约而不简单，我们的高低压开关柜通电试验台【超低频高压发生器】多种规格可选产品视频将用直观的方式展示产品的核心价值。
以下是:山东枣庄高低压开关柜通电试验台【超低频高压发生器】多种规格可选的图文介绍
天正华意电气设备(枣庄市分公司)拥有年轻而又富有活力的 微机继电保护测试仪设计、生产、销售、售后团队300人，我们重视培养 微机继电保护测试仪精英。公司选用了各种优质进口原材料，配合高科技设备，充分运用高新技术成果，在设计和制作的过程中时刻把握 微机继电保护测试仪质量，真正体现了倾情设计，精心打造，使每一件 微机继电保护测试仪的优势及使用功能都发挥到致j i！
山东枣庄高低压开关柜通电试验台PC机联机使用方法1. 仪器与PC机联机图10仪器与PC机之间通过RS232线相连。如果PC机不带串口，本公司将提供USB-RS232连接线。2. PC机软件配置将光盘打开后，可以看到一个“上位机”文件夹，将其拷贝到PC机的根目录中，打开此文件夹，如图11：图11其中“ZKC.exe”是本系统的主执行文件，“DATA”文件夹为试验数据目录，试验数据以时间为文件名存储。导出的EXCEL格式的数据也放在此文件夹。双击“ZKC.exe”执行文件，打开主界面，如图12：图12 PC主界面3．软件使用（1）打开文件：打开以前的数据文件，可以添加试验记录，或进行打印。（2）保存文件：保存试验数据为数据文件，可以在PC机存储。（3）导出EXCEL：可以导出当前的数据为EXCEL文件，文件内容如图13：图13（4）打印预览：可以查看当前试验数据的报表，如图14：图14（5）试验界面：进行与仪器联机，进行试验操作，并导入试验数据。（6）退出系统：可以退出本系统软件。（7）打开“帮助”菜单，选择“帮助文档”可以打开帮助文档的电子版。4. 试验方法打开“试验界面”，如图15：图15 试验界面（1）一个试验数据文件只包含一个直流断路器的试验数据，因此额定电流是不变的，试验首先设置额定电流。额定电流改变，将认为已经更换了新的直流断路器，系统将会清空以前的试验记录。（2）按“动作显示”将显示本直流断路器的安秒动作试验数据，左边是数据形式，右边为数据曲线。
山东枣庄高低压开关柜通电试验台此时可顺时针分别旋转A、B、C三相调压器手轮，监视三相可调电压、电流表，可调输出三相交流电流或者三相交流电压。再按下启动按钮的同时电秒表开始计时，缓慢调节到所需电压或电流，按下停止按钮。将电秒表清零。然后按下启动按钮，至被试品动作，电秒表停止计时，表示此试验完成。做完该项试验后，将三相旋钮分别归零，按下停止按钮。此时交流可调输出接线柱无电压或电流输出。注：此三相可调交流0~1000A/2V电压输出工作时，三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。4、单相直流0~260V电压可调输出在后接线板的接线柱（直流电压）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按上单相直流可调电压输出0~260V按钮，单相直流可调输出指示灯亮，表示在接线柱（直流电压）上有单相直流有电压可输出，此时可顺时针旋转A相调压器手轮调压，监视单相直流可调电压表，可调输出0~260V交单相直流电压。做完该项试验后将单相直流可调输出0~260V停止按钮按上，三相交流可调输出指示灯灭，此时直流可调输出0~260V接线柱无电压输出。5、直流耐压试验将被试品接到后面板耐压输出接线柱上，按动启动按钮，缓慢调节A相旋钮，观察面板上直流电压表、直流电流表到达需要输出值即可。

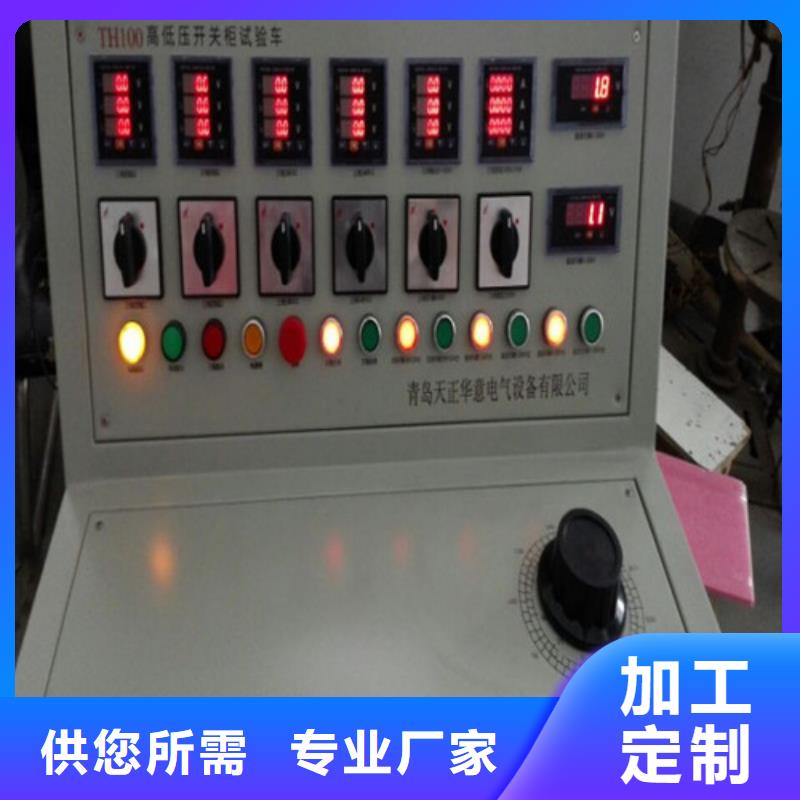

山东枣庄高低压开关柜通电试验台请勿在易爆环境中操作。保持产品表面清洁和干燥。目 录一、系统概述、技术参数4三、面板示意图5四、使用说明5五、操作说明5六、注意事项6七、保养维修6八、运输与贮存6九、开箱及检查7十、其他7一、系统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 3. 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 4. 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。
