想要一睹买300kV雷电冲击电压发生器必看-经验丰富产品的风采吗？别犹豫，我们的视频将带您领略产品的每一个精彩瞬间，从细节中感受品质，从画面中捕捉魅力。
以下是:陕西宝鸡买300kV雷电冲击电压发生器必看-经验丰富的图文介绍
陕西宝鸡雷电冲击发生器 原理简介 整流充电：通过调压器升压，可控硅整流，实现充电。 冲击发生器：通过水银继电器来完成触发。 分压器：采用电阻分压，采集电压信号。 冲击电流调波元件：根据不同的波形选择不同的电阻和电感。 控制单元：上位机采用触摸屏，优点：稳定可靠。下位机采用三菱PLC，优点：运行速度快，稳定。 分压器、分流器：由青岛天正华意电气自己研发。采用纯电阻分压方式。1.4适用范围1.4.1依据标准：控制设备，是根据GB18802.1低压配电系统的电涌保护器 部分: 性能要求和试验方法和GB18802.2电信和信号网络的电涌保护器 部分：性能要求和试验方法研制而成的，本系列冲击电流测试设备主要用于产生强大的雷电冲击电流，用于研究和检测避雷器、SPD等电器设备耐受雷电冲击电流的热和电动力的能力，也可用于电工科技、等离子体、基础物理和环境科学等其它领域。1.4.2主要性能参数：1.2/50电压输出为10kV2安装说明及注意事项2.1外部接线：2.2控制器、发生器?1.电源插座：电源交流220V，输入接L和N相。?2.接地排：使用铜编织袋连接到本体柜的接地排上。?3.直流充电高压插头：上下两个插头对应颜色进行连接，充电时有高压存， 禁止在操作时进行插拔，有点击的危险。?4.黑色线缆为控制线缆，主要用于实现控制电路内部的控制。例如接地、合闸等。上下机箱“通信”标志处对应连接。?5.充电电压检测电缆，用于充电电压的检测。 ?接地端子,要求两个机箱一定要进行可靠接地才可进行充电操作。后面板2.2.1控制器前面板和发生器前面板?1为控制系统控制显示屏?2为急停按钮，在异常时可以按下停止工作。?3.为测量端用于测量产品两端的残压和冲击电压波形，不建议使用此端测量较低残压值。?4.发生器1.2/50波形输出端。?5.冲击电压测量输出端，可以使用屏蔽电缆直接连接到示波器观看输出的波形峰值，电压输出端变比为60.3：1V。（即示波器电压值＊电压变比＝输出电压值）
天正华意电气设备(宝鸡市分公司)专注 微机继电保护测试仪等产品，主营 微机继电保护测试仪。本着“客户，诚信至上”的原则，与多家企业建立了长期的合作关系。热诚欢迎新老朋友前来参观、考察、洽谈业务。公司坐落于平度市平安路2号,欢迎惠顾！

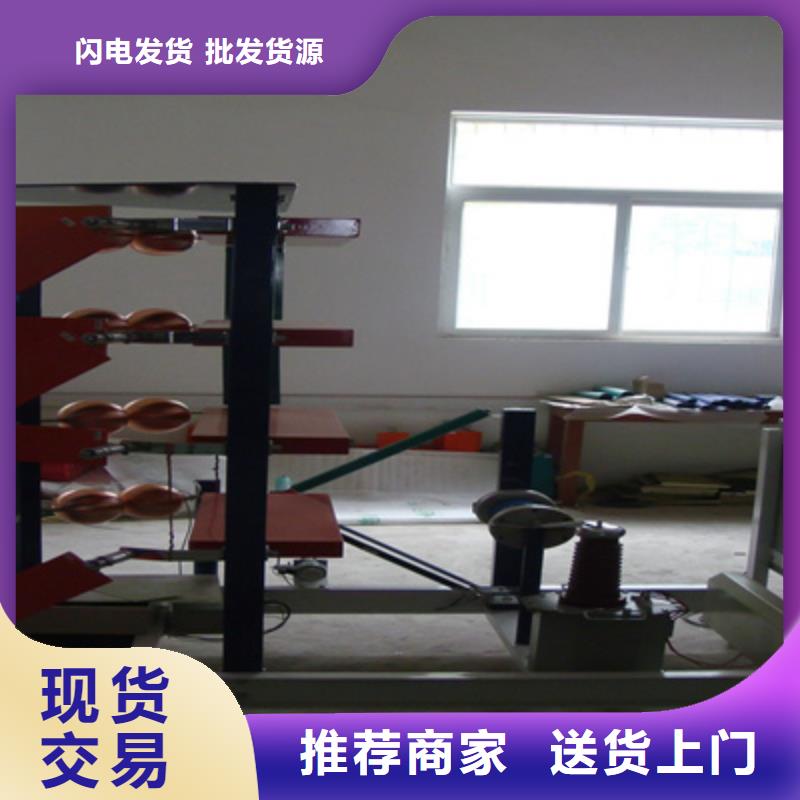

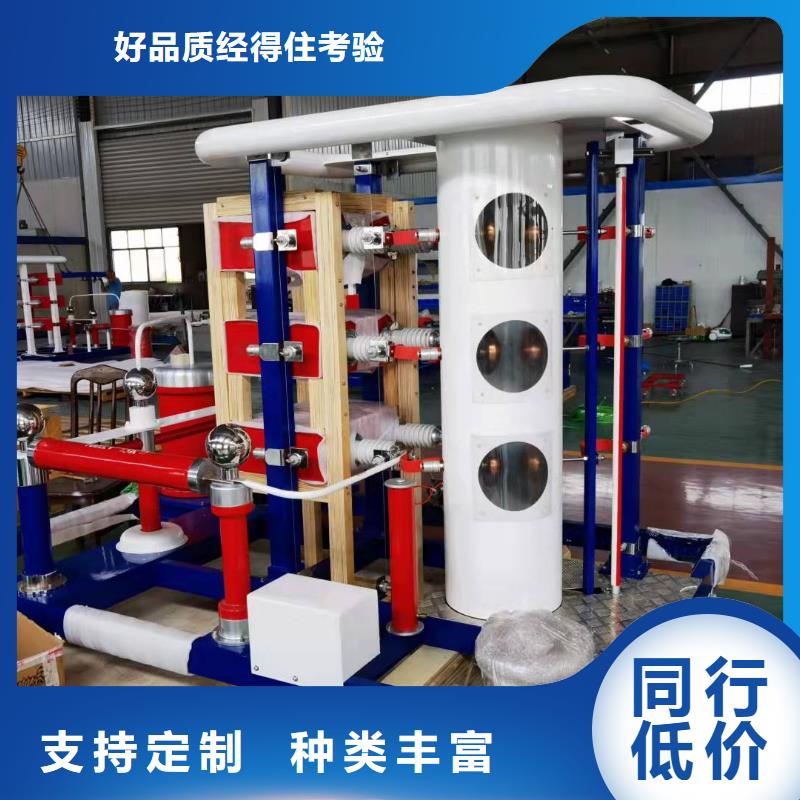

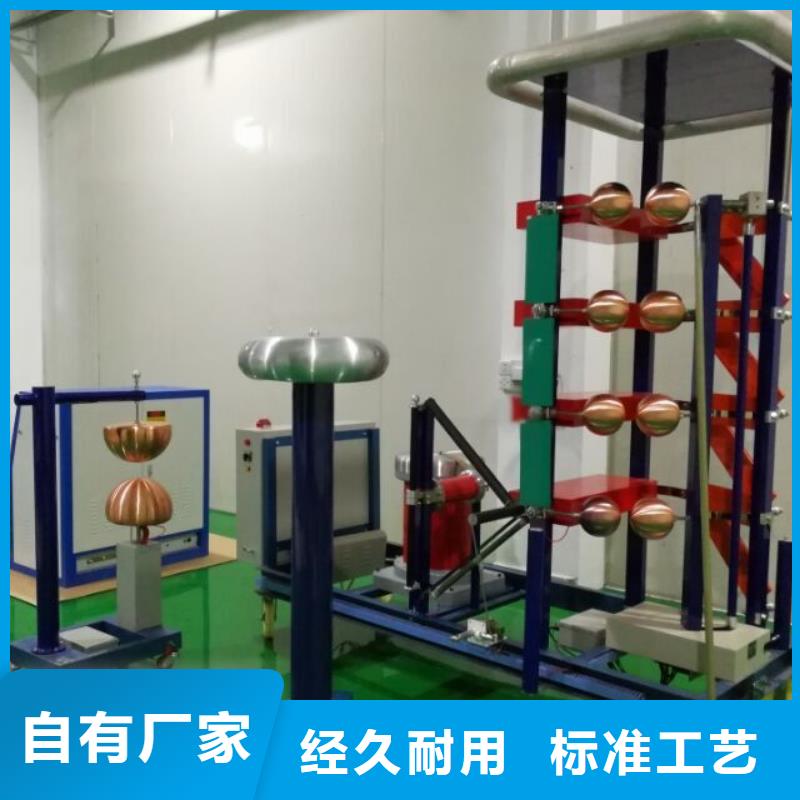

陕西宝鸡雷电冲击发生器主要部件充电部分(1)采用恒流充电装置；(2)采用油浸式充电变压器，次级电压85kV，额定容量5千伏安；(3)采用2DL-200kV/500mA的高压整流硅堆,反向耐压200kV，平均电流0.5A，高压整流硅堆安装在充电变压器旁：(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；(5)采用双边恒流充电方式；(6)恒流充电装置在10％～额定充电电压范围内，实际充电电压与整定电压偏差不大于±1％，充电电压的不稳定性不大于±1％，充电电压的可调精度为1％；(7)直流电阻分压器，用100kV，400M，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；(8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；2.本体部分(1)主体结构形式采用四柱结构，由4只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成1级，主体设备为4级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定；(2) 本体采用不对称恒流充电方式，恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，每级额定电压100kV；(3)本体绝缘支柱4级塔式结构.每级包括2台MWF75-2.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等，所有同步放电球均装在封闭的绝缘内，通过控制台可手动调节球隙 (4)单台脉冲电容为20.05F，直流工作电压75kV，电容器电感0.2H，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；(5)波头(前)电阻、波尾电阻均采用板形结构，无感绕制，其自感2.5H(减小电感的目的是为了增大负载容量，对于特大容量的负载（如大于5000PF）此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。)，接头均为弹簧压接力式；(6)波头(前)、波尾电阻支架可以由四支电阻同时并联，波头(前)、波尾电阻长度相等，可通用，且每一级都设有存放多余的调波电阻及短路杆的位置；用短路杆插接可方便使发生器串联运行；
陕西宝鸡雷电冲击发生器 控制区主界面总共有5个按钮，分别为“准备 “试验开始”、“手动触发”、“故障复位” 试验参数”，其功能分别为：?准备： 开始试验前，先设置试验参数，检查硬件回路，确定无误后，按下备妥按钮，表示准备完成。?试验开始：系统处于停止状态时，显示“开始试验”，当试验开始后，显示为“停止试验”，按下可以停止正在进行的试验。?手动触发：手动触发点火脉冲。?试验参数：设置试验常用参数，包括实验流程，测试位置，系统设置等。?故障复位：当系统出现故障时，点击后可以复位系统故障。5.3.试验参数设置：在测试主页面点击【试验参数】按钮，进入实验参数设置界面（图7-3），可根据试验要求设置测试流程，由系统自动进行测试。图7-3 试验参数设置5.3.1.冲击试验设置：?设定充电电压：设置电容器的预期充电电压，单位为kV（千伏）。可设置的充电电压为0.5kV，额定充电电压为100kV，不得超过100kV，设置精度为一位小数点（即100V）。不同波形电压不同。?设定放电间隔：设置每次冲击的间隔时间，单位秒（S）。?设定冲击次数：在当前的极性下，总共自动冲击的次数。?极性切换：单击正极性按钮，系统会切换到正极性，负极性是一样操作方式。?完成设置：点击触摸按钮【确认】，系统自动设置相关动作，并进入预备测试模式，保存设置参数，下次启动页面显示为本次设置的参数。
