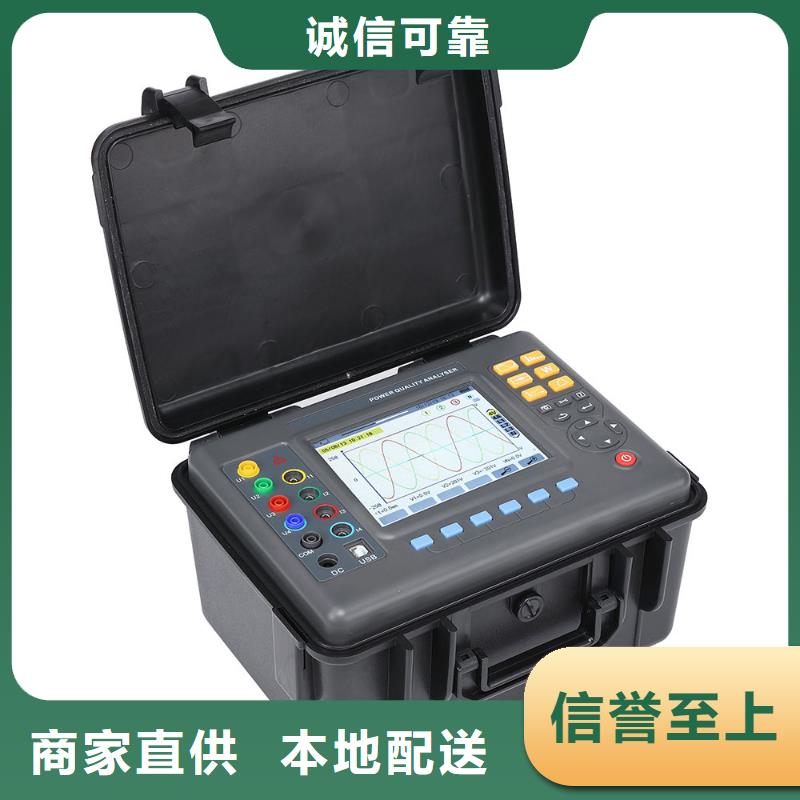

山西朔州三相电能表校验装置 在测试三相三线100V、380V、三相四线57.7V、220V、单相220V时，都可以直接用。无需从接入电源。注意：在改变电源时，先回到中间位置，停5秒钟，然后再接通新电源。3.5.2、校验三相三线电能表的接线方法电压:电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄Uc -＞ C相电压线 -＞ Uc电压端子 红Ub -＞ ＊相电压线 -＞ ＊电压端子黑电流端子: 电网 电流线 仪器颜色Ia＋ -＞ A相电流输入端 -＞ Ia电流端子黄Ia- -＞ A相电流输出端 -＞ Ia电流端子黑Ic＋ -＞ C相电流输入端 -＞ Ic电流端子红Ic- -＞ C相电流输出端 -＞ Ic电流端子 黑3.5.3、校验三相四线电能表的接线方法电压电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄 Ub -＞ B相电压线 -＞ Ub电压端子绿Uc -＞ C相电压线 -＞ Uc电压端子 红＊ -＞ ＊相电压线 -＞ ＊电压端子黑端子电流: 电网电流线仪器颜色Ia＋ -＞ A相电流输入线 -＞ Ia＋电流端子 黄Ia- -＞ A相电流输出线 -＞ Ia-电流端子 黑Ib＋ -＞ B相电流输入线 -＞ Ib＋电流端子 绿Ib- -＞ B相电流输出线 -＞ Ib-电流端子 黑Ic＋ -＞ C相电流输入线 -＞ Ic＋电流端子 红Ic- -＞ C相电流输出线 -＞ Ic-电流端子 黑电流钳:使用5A钳表时，将A、B、C三相5A钳表插入仪器侧面的7芯航空头插座，钳表的正极为电流进，钳表的负极为电流出。用大电流钳（100A、500A、1000A）时，A、B、C相钳表插入仪器侧面相应的A、B、C相的钳表插座中。3.5.4、校验单相电能表任选某相电压、电流输入插座，将电流、电压线与被测电能表的接线端子对应相连（或用钳表）。若要取端子电源为仪器的工作电源,请选用仪器A相对电表进行校验.端子电源注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。
科技创新是天正华意电气设备(朔州市分公司)永续发展的不竭动力，公司有着一支强大的 微机继电保护测试仪技术科研团队，公司数个以研究生为主的 微机继电保护测试仪项目研发团队不断取得技术上的进步。可以期待… 谢谢您，我们的朋友与伙伴，一路走来对公司的支持与鼓励！感恩的心，感谢有您！ 将以更多符合社会期待的 微机继电保护测试仪产品回报客户和社会！

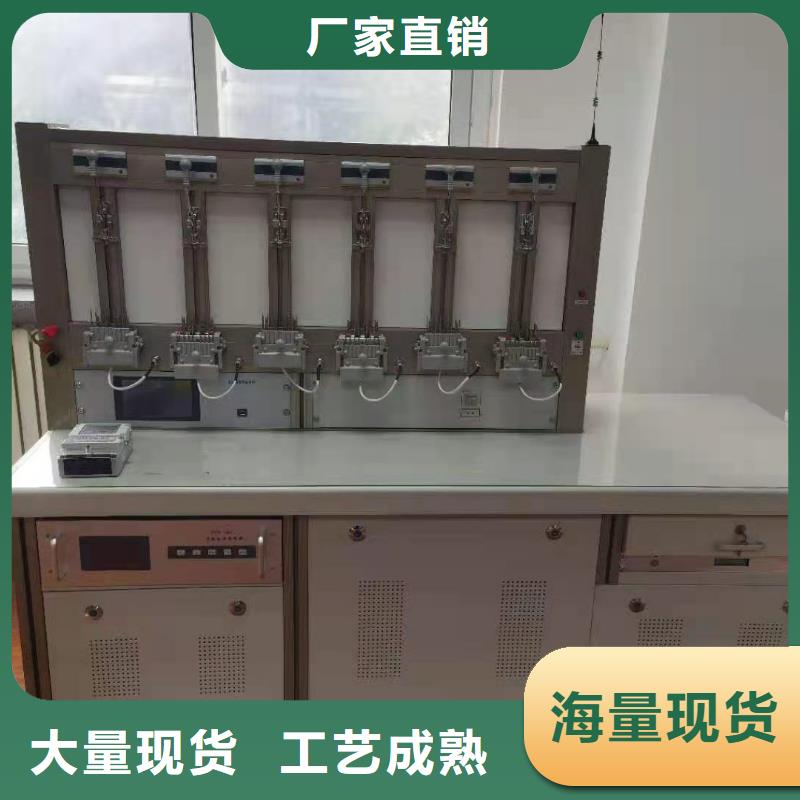

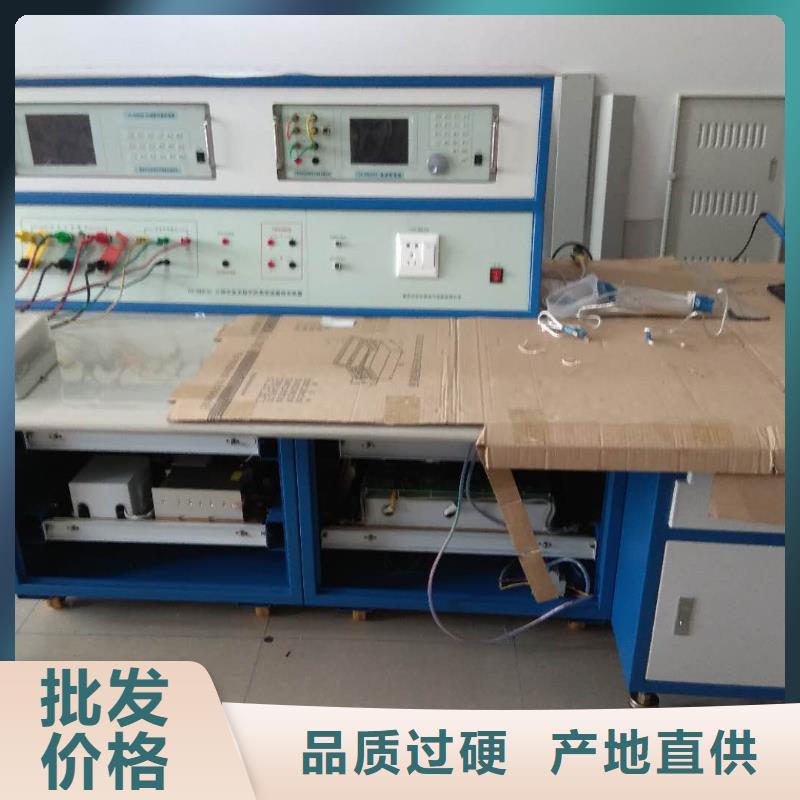

山西朔州三相电能表校验装置三相台内部配置结构图b、功率放大器功率放大器采用了先进的集成功率运算放大器，并设计了完善的电压短路过载，电流开路过载保护及快速限流保护措施，使功率放大器能长期稳定可靠工作。c、测量 本装置采用标准电能表法（比较法）检验电能表，并采用电子补偿式电流互感器，提高了校验精度，使校表更方便。六、按键功能与显示状态检定人员通过台面上的专用键盘和显示窗口可以控制装置完成手动基本校表工作，方便调修。1、按键与显示共有93只键如图（3）所示，主要用来被校表选择（5键）；校验功能选择（11键）；选择电压量程和实验点（9键）；选择电流量程和实验点（38键）选择相位和频率（7键）；电压电流启停（7键）；输入数字键（12键）；复位键用于对装置进行总复位。按健之间有一定的联系，非法操作时，ABC分组显示灯会闪动表示误操作。显示器上共有9个数子显示窗如图（4）所示，左边两组6个显示窗为各相输出电压，电流百分值。右边三个分别为P、f、φ。2、加电后初始状态装置加电后的初始状态（也是总复位后的状态）是：电源置50Hz、0°、100V（）、5A（）量程、电压电流无输出有功三相四线制（P4）接线方式。3、电压电流输出功能 电压量程是四选一。电流量程是九选一。六相输出启停可用6只按健控制，按一次键指示灯亮，启动输出，在按健，灯灭，停止输出，“UI”键可控制六相同时启停。启动后输出的幅度可由调节电位器确定，并在显示器上显示六相输出百分比。电压有五个实验点，电流有十个实验点，开机后自动置于试点，这时若调节电位器使输出为，再按实验点键，可以方便地改变输出值，在不使用电流量程自动轮换功能（见下节）时，实际输出值等于（量程值）＊（显示值％）。电流实验点在键盘上共有三十个，对应不同COSφ／Sinφ实验点分为三排、但实际中只用十个，随着COSφ／Sinφ试点改变而换排，多余二十个是为自动实验选点所设。
山西朔州三相电能表校验装置 电表编号 — 人为输入编号用于区分被试品结果，以便在查阅时不会将多组结果混淆，表号可为数字或字母，多输入12位。输入方式分为两种：1)通过仪表键盘直接输入。把光标移到电表编号选项，连按两下确认键，进入键盘输入状态。2)通过扫描枪扫描条形码输入。 扫描枪为选配，通过串口与现场校验仪连接。连接扫描枪，把光标移到电表编号选项，按下确认键进入扫描状态，扫描枪扫描条形码成功指示灯变绿，电表自动输入编号。485规约 — 指进行RS485端口检测时对被测表所执行的通讯规约版本进行选择，包括二种：DL645-1997和DL645-2007两种。设置时，先点击下拉框展开所有选项，再点击相应的选项进行选择。485速率 — 指进行RS485端口检测时对被测表所执行的通讯速率进行选择，设置时，先点击下拉框展开所有选项，再点击相应的选项进行选择。（3） 电气测试界面图五、电气测试屏此屏显示出当前测量的三相电压幅值三相电压电流之间的夹角三相有功功率数值、三相无功功率数值（相视在功率数值以及总有功功率、总无功功率、总视在功率、实测频率、总功率因数。如果接线方式为三相三线时，电压Ua表示Uab参量、Uc表示Ucb参量。当按下F4键时，此屏变换为显示一次参量值，所显示的数据都是根据PT变比和CT变比折算到互感器一次侧的数值。按下F1键可锁定当前显示的数据，按F2键变为刷新状态。（4） 电表校验界面电表校验屏如图六所示，此屏分为四部分数据：误差统计部分、当前误差部分、输入参数部分、测试参数部分；误差统计部分：显示出误差1、误差2、误差3、误差4、误差5连续记录的近五次误差，平均误差（近五次误差的平均值），由近五次误差计算得来的标准偏差估计值；当前误差部分：显示出算定的标准脉冲（此参量为内部计算用，用户不需理解）、实测脉冲（此参量为内部计算用，用户不需理解）、当前圈数、当前误差（一次的误差值）、累计电能；输入参数部分：显示出设置的PT变比和CT变比值，当前设定的电表常数、设置圈数、电表类型、输入方式、电表编号；当误差不正常时，首先要检查输入参数部分的设置是否正确，这些参数直接影响测试结果的准确性。校验完成后，按【存储】键可将测试结果以记录的形式保存。
