以下是:湖南衡阳模拟式局部放电测试仪的图文介绍
天正华意电气设备(衡阳市分公司)拥有一支专业的技术队伍，并具有多年 微机继电保护测试仪生产销售及售后服务的经验。我公司不断致力于新产品的开发，在满足客户需求的原则和社会发展需要上，与多家 微机继电保护测试仪厂家合作，推出质量、性能、价格公道组合的系列 微机继电保护测试仪产品，并赢得了广大客户的信赖和赞许。

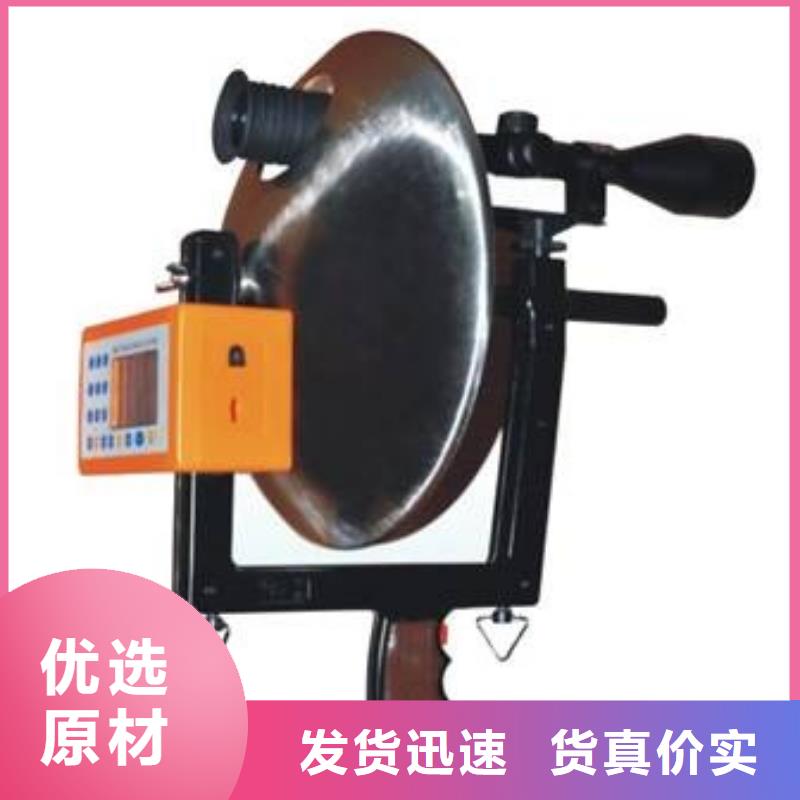

湖南衡阳手持式超声波局部放电检测仪 超声波(US)法检测原理局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号，如图4-2所示。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz的信号能够被人耳听到而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。此外超声波法还具有可探测不同类型的故障，如悬浮、、沿面等，可在线检测不影响设备正常运行，具有很高的灵敏度，良好的抗电磁干扰能力以及具有定位准确度高等优点。
湖南衡阳手持式超声波局部放电检测仪概述近十年来，我国城市电网中大量采用XLPE电力电缆输配电。但是这种电缆的绝缘结构中往往会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质，或者由于工艺原因，在绝缘与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出，在这些气隙和杂质处极易产生局部放电（PD），同时在电力电缆的安装和运行过程当中也可能会产生各种绝缘缺陷导致局部放电[2]。由于XLPE等挤塑型绝缘材料耐放电性较差，在局部放电的长期作用下，绝缘材料不断老化终导致绝缘击穿，造成严重事故。据有关资料统计，电力系统中的电力电缆的事故主要发生在端头及中间接头，事故原因很大程度上取决于接头的施工条件和施工技术。为了保证电力电缆的运行，要求在接头做好后进行耐压和局部放电的试验。同时，对已经进入运行的电缆也能经常测量其局部放电以评估其绝缘状态。针对运行的电缆，通过测量端头及中间接头的接地线的高频脉冲电流信号，然后根据信号的时域波形、幅值相位（PRPD）谱图以及频谱等综合判断电缆是否存在异常。技术原理简述系统采用模块化设计，其结构原理如图所示。系统的总体结构如上图所示，通过安装在交叉互联接地线上的高频电流接地传感器，来耦合电缆接头处的脉冲电流信号；耦合到的脉冲信号通过同轴电缆传送至测试仪的前端处理采集单元，对模拟信号经过放大处理、模数转换后获得电缆接头处的放电信号。将计算获得的放电数据写入存储单元并在面板上显示。系统的功能和特点1) 通过高频脉冲电流信号判断是否存在局放异常信号、局放异常信号的强度和可能类型，通过诊断定位设备进行故障诊断定位。2) 具备对局部放电信号幅值、频次、相位等基本特征参量进行检测和显示的功能。3) 提供局部放电三维相位分布图谱（PRPS）用于描述放电特征的图谱信息4) 具备放电类型识别功能，可通过图谱对比，判断电力设备中的典型局部放电类型。5) 提供不同类型信号（电晕放电、内部放电、沿面放电等）的相位图谱、放电脉冲时域脉冲波形、幅值、相位等特征参数。6) 提供局部放电一段时间的相位分布统计图谱（PRPD）用于描述放电特征的图谱信息7) 当现场噪声信号幅值较高时，可通过设置数字带通滤波提高抗干扰强度，分离出明显的典型放电脉冲
湖南衡阳手持式超声波局部放电检测仪 自检及系统信息仪器启动后，系统会进行自检，自检完成后，显示屏会显示下列信息：?自检测试结果-显示加电自检测试结果，显示正常或失败。如果仪器自检失败，则列出故障点，请根据故障类型相应处理，若无法处理，则应将仪器返厂修理。?设备型号—显示设备型号名称。?设备编号—显示设备编号信息。?软件版本号—显示仪器上安装的当前软件的版本。?序列号—显示当前仪器序列号另外开机后按【设置】→【系统信息】键进入系统信息界面，浏览系统信息。5.4软件主窗口图5-3系统软件主窗口介绍图?状态信息—显示当前测量的状态：测量方式，测量模式，同步方式，运行状态，USB状态，时间，电池电量。?当前数据—显示当前测量的数据：当前测量模式下的图谱，背景值，峰值读数，报警历史，历史读数，报警指示等测量实时测量信息。?操作指示—显示当前模式下按键所对应的操作，F1→【停止】，F2→【历史】，F4→【设置】，↑↓→【幅值缩放】，←→ →【切换显示】，取消←→【查看记录】。5.5设置进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。
