通流加压模拟负荷继电保护向量检测装置2025已更新(今日/课题)

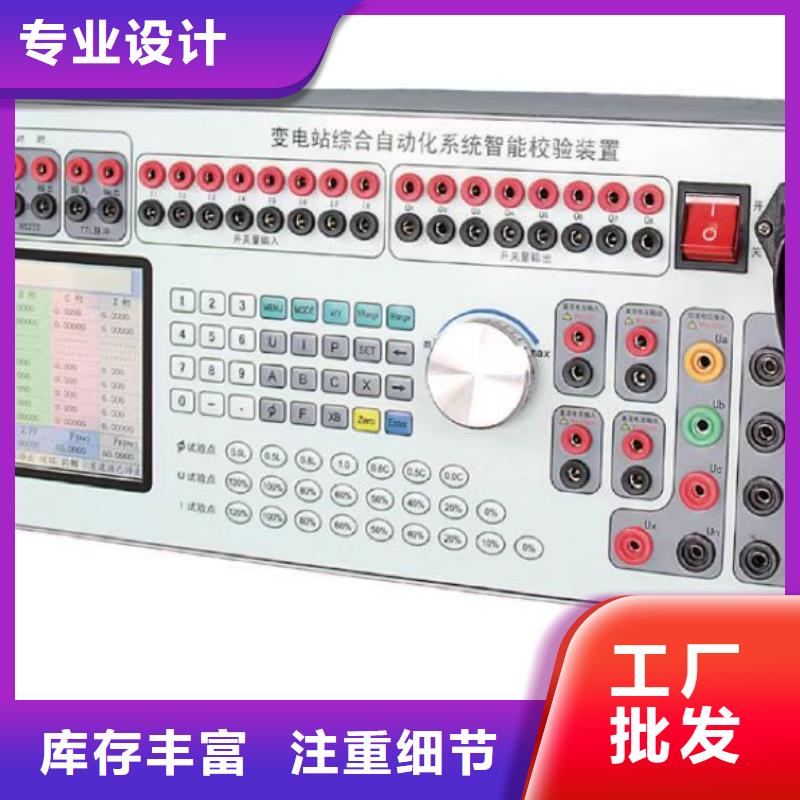

广东珠海微机继电保护器测试仪本智能变电站光数字继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。本产品基于强大的PowerPC平台，采用模块化的开发方式，体积小、重量轻，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能测试，适用于变电站、各类科研单位及设备制造企业。技术特点?支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；?具备数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；?可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试； ?具备报文记录和分析功能，为现场故障诊断提供快捷帮助；?支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；?支持虚端子图形化显示功能，数据流向清晰明了；?支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；?支持故障仿真和PCAP、COMTRADE格式数据回放功能；?具备MMS定值读写功能，可读写智能IED设备定值等配置信息；?具备同步触发功能，支持GPS/BD对时，也支持IRIG-B、PPS及IEEE1588(PTP)对时方式并可支持对外输出IRIG-B、PPS及IEEE1588(PTP)授时信号；?支持同时输出8路授时信号；?具有强大的异常报文模拟功能，可模拟采样序号异常、品质异常、发送频率抖动、延时异常、丢包、超大报文帧、失步、重复报文、序号跳变、检修模式、状态虚变、报文超时、报文中断、stnum跳变、sqnum跳变等测试；?开入量为有源、无源自适应接点，自动识别输入类型和输入电压；?支持单纤发送、单纤接收；?配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输入及输出；?配备10.4寸高分辨率显示屏，支持触摸操作；?配备WIFI模块及4G模块，支持远程测试功能；?独立可调直流电源 设有一路大功率110V 或 220V专用直流电源输出。 ?接口完整 装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。?内置GPS 装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。?完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。?轻小型高集成单机和一体化结构 属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。三相继电保护校验仪继保校验仪三相继保校验仪继保仪三相工控微机继电保护测试仪微机继电保护测试系统继电保护装置继电保护综合测试仪继电保护校验仪单相继电保护测试仪单相继电保护校验仪便携式继电保护测试仪

广东珠海微机继电保护测试仪 使用前请阅读节 试验注意事项?请勿在输出状态直接关闭电源，以免因关闭时输出错误导致保护误动作。?开入量兼容空接点和电位（0～DC250V），使用带电接点时，接点电位高端（正极）应接入公共端子＋KM。?使用本仪器时，请勿堵住或封闭机身的通风口，一般将仪器站立放置或打开支撑脚稍倾斜放置。?禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔。?如果现场干扰较强或要求较高，试验之前，请将电源线（3芯）的接地端可靠接地或装置接地孔接地。?如果在使用过程中出现界面数据出错或无法正确输入等问题，可以这样解决：将windows系统中“E: \ 继保 \”下面的“para”文件夹删除，再启动运行程序，则界面所有数据均恢复至默认值。第二节 开/关机步骤开机步骤?将测试仪电源线插入AC220V电源插座上，检查接线，确认无误后分别打开测试仪电源，以及外接计算机电源，稍等片刻后将进入选择启动方式界面，：直接启动 Windows操作系统，再进入“继保”软件主界面。选择 2：将进入自动恢复 Windows操作系统的工作。此过程大约需要4分钟，完成后再进入选择启动方式界面。本选项主要用于操作系统损坏后无法正常启动 Windows系统时，使 Windows操作系统恢复到出厂状态。注意自动恢复并不会丢失用户以前的试验报告等数据，请用户不必担心，但建议不要经常使用此选项以免花费太多时间。选择 3：将进入 DOS状态，主要用于厂方人员调试使用。如果用户不小心进入了，请关掉主机电源稍等片刻后重新开机。要选择启动方式可用 1.2.3数字键或上下键选择，须在五秒内选定，否则系统将自动进入选择 1。启动 Windows操作系统后将自动进入软件功能试验的主界面，利用轨迹球鼠标或外接鼠标的左键单击主界面上的各种功能试验模块图标，可进行各种试验工作。关机步骤关机时请勿直接关闭面板电源开关，应先关闭计算机的Windows操作系统，等待屏幕上提示可以关机时，再关电源开关。?使用轨迹球鼠标或外接鼠标移动主界面上的鼠标，或按装置面板上的 退出 键来退出各个功能试验单元，回到主界面后，再按 退出 键，屏幕上会弹出确认对话窗口，如下图：?需关机请选“ 确定 ”键，不关机请选“ 取消 ”键。确认后，当屏幕出现“现在可以关闭电源了”的字样后，再关闭面板上电源开关，实现关机。 ?也可直接利用操作系统的“开始”菜单关机。
