我们的现场实拍视频将带您走进震荡波技术标准-震荡波技术标准本地厂家产品的世界，产品视频细节之美一览无余！
以下是:青海玉树震荡波技术标准-震荡波技术标准本地厂家的图文介绍

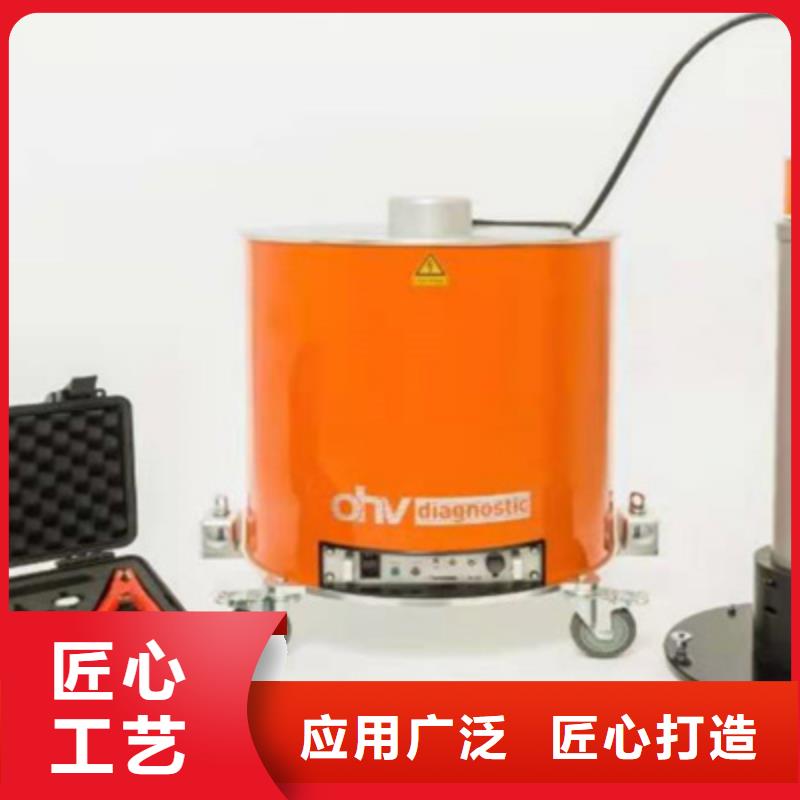

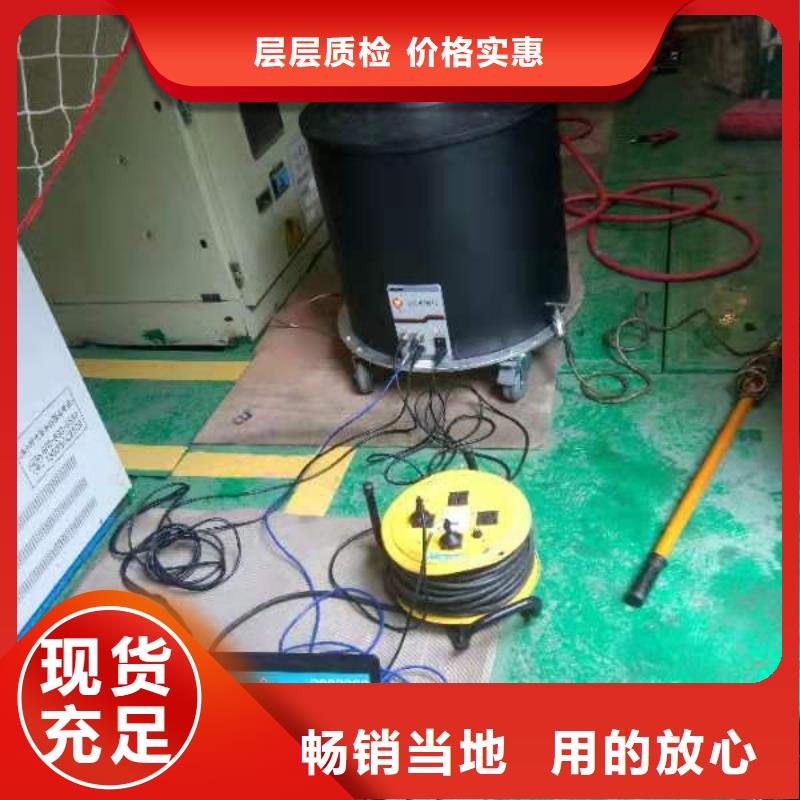

青海玉树振荡波局放耐压试验系统系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。 M60系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压可达60kV，并结合先进的系统硬件与系统软件来进行诊断，系统集VLF与DAC一体，即可测量电缆的振荡波局放又可做电缆的超低频耐压试验，现场电压测试结合了非破坏性局放测试以及介质损耗测量，是对电缆的投运，维修以及维护来讲一种基础并有效的测试手段。M60结合了几乎针对所有中压电缆类型，如XPLE以及纸质绝缘的电缆的必要测试电压以及诊断工具。系统在测试过程中产生的阻尼交流电压可达60kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括：的电晶体技术和激光控制技术，如高压电晶体开关； 电子元件，数字式信号处理，如高压电晶体开关、高压源； 数字式信号处理器和过滤器； 无线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。
青海玉树振荡波局放耐压试验系统?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。?系统采用脉冲反射法进行局部放电定位，原理示意如图2所示。测试一条长度为的电缆，假设在距测试端处发生局部放电，脉冲沿电缆向两个相反方向传播，其中一个脉冲（为方便起见，本文中称为“入射波”）经过时间t1到达测试端；另一个脉冲（本文中称为“反射波”）向测试对端传播，并在对端发生反射，之后再向测试端传播，经过时间t2到达测试端。根据两个脉冲到达测试端的时间差，可计算局部放电发生位置，即式中，为脉冲在电缆中传播的波速。? ?图2 脉冲反射法原理示意图3.1.3运输方式 所示为M 系统的移动状态和测试状态。 注意：测试前将两侧的抬杆取下。
天正华意电气设备(玉树市分公司)是青海玉树本地一家有较大规模的现代化 微机继电保护测试仪企业。 微机继电保护测试仪产品实行严格的科学管理和完善的检验制度，限度的满足用户的需要，特殊规格可按样品、视图纸制造， 微机继电保护测试仪产品深受国内外客户好评。
青海玉树振荡波局放耐压试验系统振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。
