想要了解直流系统接地故障定位仪-微机继电保护测试仪性能稳定产品吗？我们的视频介绍将为您展现产品的每个细节和特点，快来观看吧！
以下是:安徽蚌埠直流系统接地故障定位仪-微机继电保护测试仪性能稳定的图文介绍
天正华意电气设备(蚌埠市分公司)
种类齐全精选好货服务优质
微机继电保护测试仪
微机继电保护测试仪的详细介绍
加工定制支持拿样

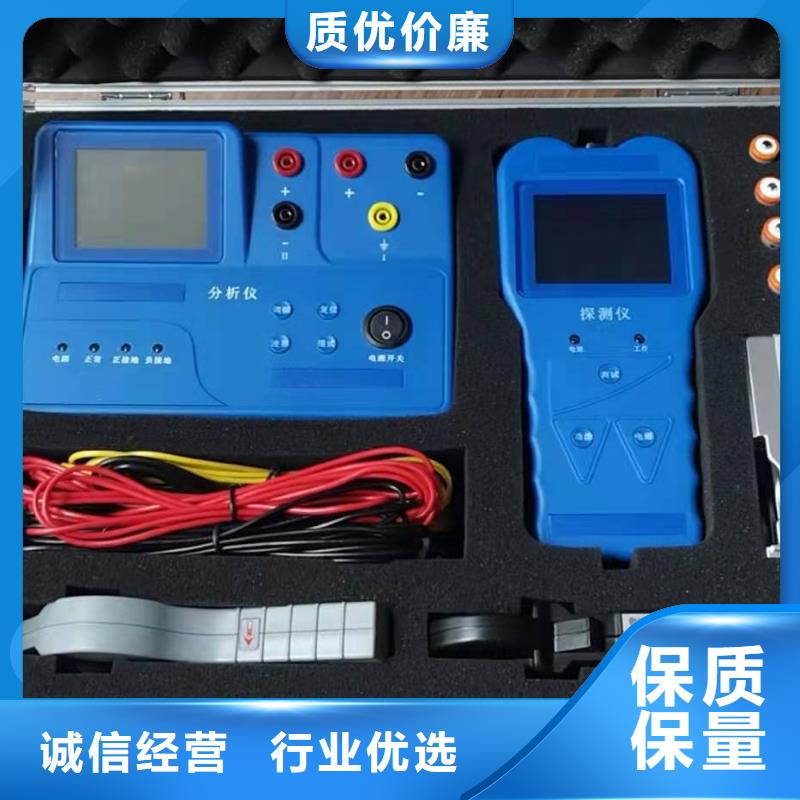

安徽蚌埠直流系统接地故障定位仪本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：信号发生器原理图信号接收器原理图三、技术指标1、信号发生器?输出信号频率：2.5Hz?信号空载输出电压：±20V±5％?信号电压幅值误差：＜5％?信号短路输出电流：≤80mA?输出口抗冲击能力：400V直流冲击?电源电压：AC220V±10％?电压频率：50Hz±5％?输入保险：200mA?功率：3W?体积：300mm×270mm×200mm2、信号接收器?信号电流检测灵敏度：0.5mA?信号发生器阻抗：40K?输出电流：2.5毫安?接收器显示：数字0-19?体积：210mm×100mm×32mm?A钳口尺寸：Φ50mm?B钳口尺寸：Φ7mm×9mm3、整机?检测接地电阻：300KΩ?检测电容：20μF?接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ?接地电容检测范围：3-60uF?接地电容测量精度：3-10uF 误差≤1uF四、仪器结构1、整机构成①信号发生器 ②信号接收器 ③A钳（大钳）④B钳（小钳） ⑤信号输出线 ⑥电源线2、信号发生器（见图1）图1 信号发生器面板图示意图【电源输入】：信号发生器工作时需要外接AC220V电源，该电源插座下部方框内有一保险丝（2A）。【电源开关】：开机时将开关标有“I”的一端按下，关机时将另一端标有“O”的一端按下。【输出指示】：打开电源后信号发生器即开始输出信号，信号输出正常时，输出指示灯会闪烁，表示有正常低频电压输出。【信号输出】：信号输出口。
匠心制作
微观细节见品质
安徽蚌埠哪里有销售 微机继电保护测试仪，不用东奔西跑，本站商家天正华意电气设备(蚌埠市分公司)，报价实在，价格便宜，厂家直销，规格齐全，库存充足。下面是部分产品图片和介绍，更新信息赶紧联系商家吧！
