架空线路小电流接地故障测试仪批发价格产品的真实面貌，远比文字描述来得丰富和生动。点击观看我们的视频，让产品自己为您讲述它的故事。
以下是:辽宁丹东架空线路小电流接地故障测试仪批发价格的图文介绍
微机继电保护测试仪实力厂家、现货仓储、量大价优。大厂货源，质量稳定，24小时为您提供支持，以服务立口碑

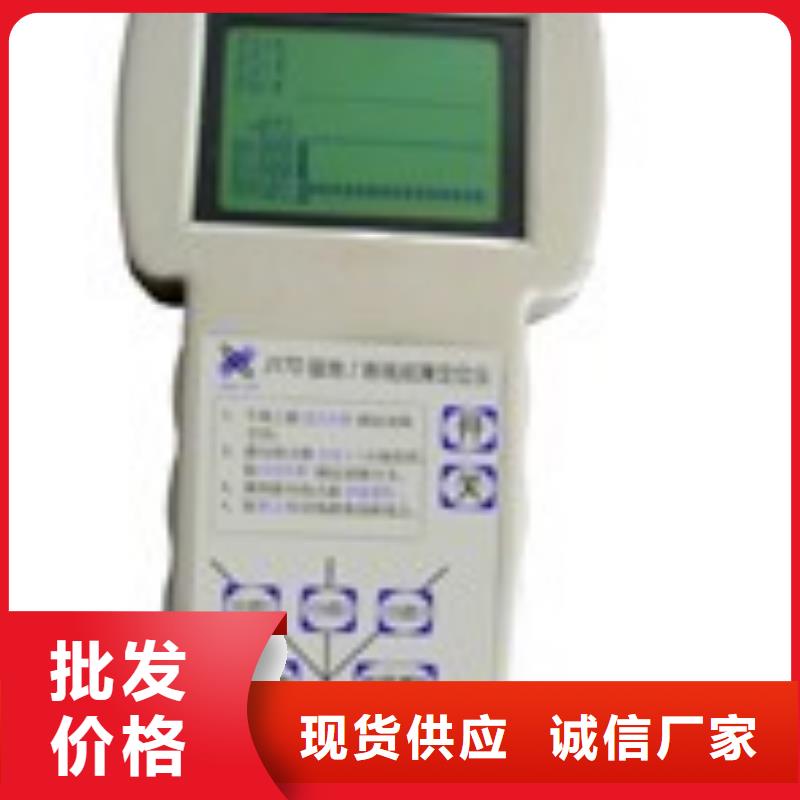

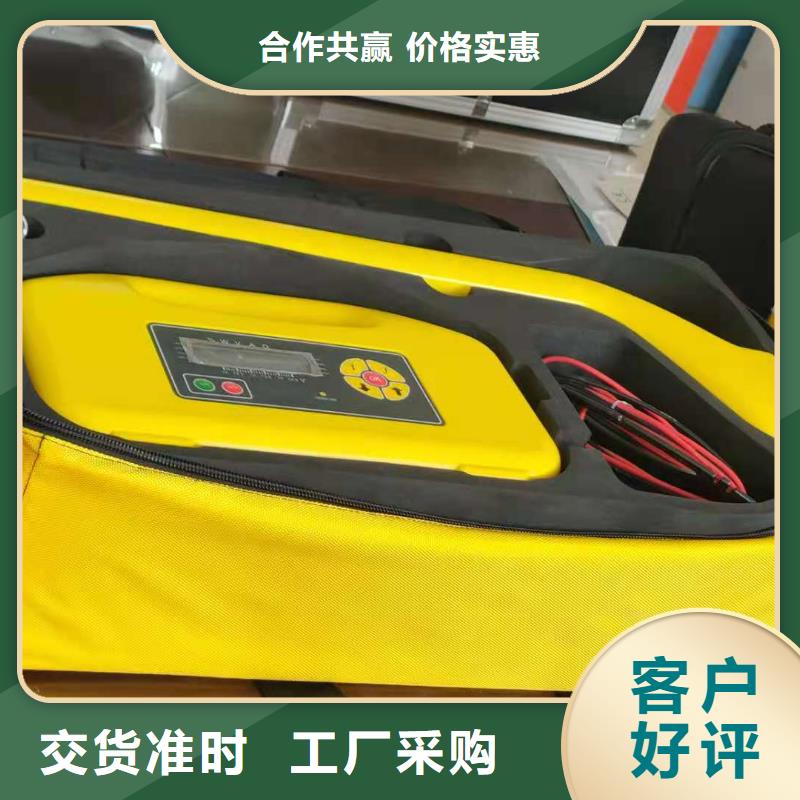

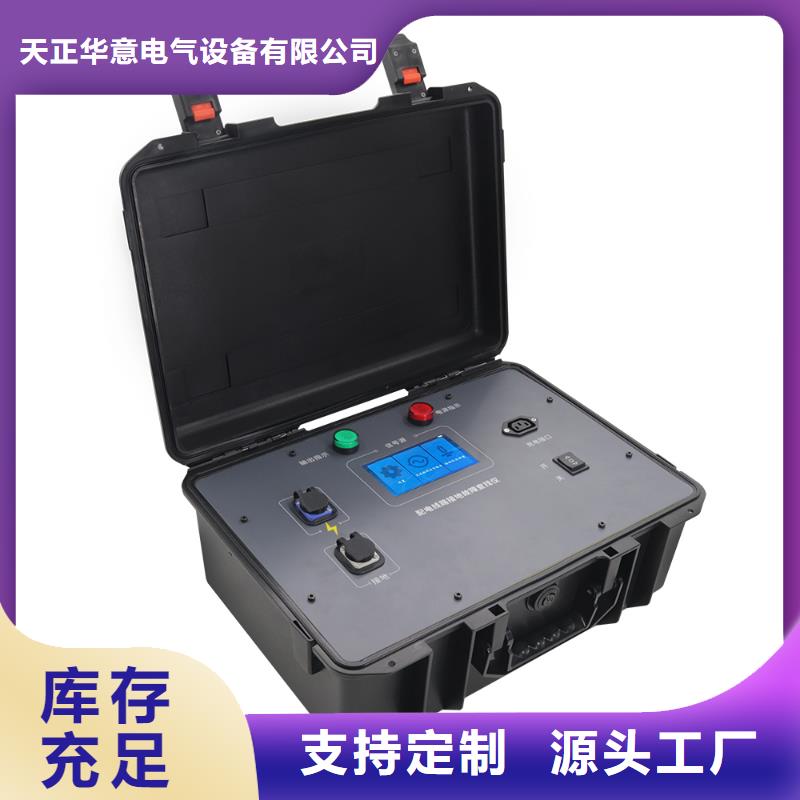

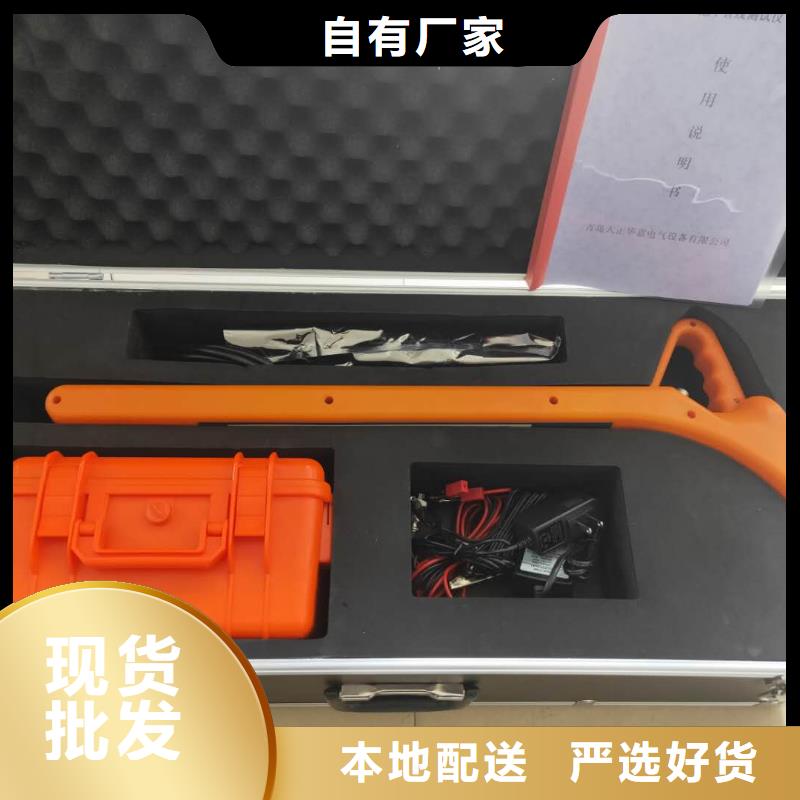

辽宁丹东架空线路故障测试仪无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发了该产品，在10kV（35kV）相应的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点，仪器内置电池供电，一次可以工作6小时以上，重量小于10公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。2.1设备组成本设备是由信号发生装置、信号采集器、信号接收定位器三部分组成。0 - （1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障；（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点，在线路正常运行时，可实时检测线路负荷电流；（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:2.3操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）；第二步：用信号源（信号发生装置）向故障线路注入检测信号；第三步：用信号采集器和信号接收定位器根据二分法检测信号；第四步：确定故障点。
辽宁丹东架空线路故障测试仪三相线路静电感应电压测量图（14）图（13）对应操作说明：根据需要测试的线路参数，按压面板上对应的数字键1～5可进入相应测试子项目，按[退出]键返回上级菜单。图（14）对应操作说明：按[确认]键测量三相静电感应电压值及合相电压值（三相电压矢量和），按[打印]键可打印静电感应电压值，按[退出]键返回上级菜单。说明：进行静电感应电压测量时，严格按照屏幕提示要求操作，务必使用装置配套的高内阻静电感应电压测试绝缘棒在线路首端对三相测试。11.5 三相线路电磁感应电压及电磁感应电流（接地电流）测量菜单电磁感应电压测量图（15 ） 电磁感应电流测量图（16）图（15）对应操作说明：按[确认]键测量三相电磁感应电压值及合相电压值（三相电压矢量和），按[打印]键可打印电磁感应电压值，按[退出]键返回上级菜单。图（16）对应操作说明：按[确认]键测量三相电磁感应电流值及合相电流值（三相电流矢量和），按[打印]键可打印电磁感应电流值，按[退出]键返回上级菜单。11.6 三相线路正序零序阻抗参数自动测试菜单正序零序阻抗参数自动测试图 正序零序阻抗参数结果显 ）对应操作说明：进入菜单后，根据屏幕提示确认线路末端三相短路接地，按[预测]键仪器自动检测线路末端短路及接地状态并给出提示，预测通过后按[测试] 键仪器可自动测量三相正序阻抗参数和零序阻抗参数，测试完成后屏幕显示测试结果，按[打印]键可打印并存储测试结果，按[退出]键返回上级菜单。 三相线路正序零序电容参数自动测试菜单正序零序电容参数自动测试图 正序零序电容参数结果显示 对应操作说明：进入菜单后，根据屏幕提示确认线路末端三相悬空，按[预测]键仪器自动检测线路末端是否有短路接地及悬空状态并给出提示，预测通过后按[测试] 键仪器可自动测试三相正序电容参数和零序电容参数，
辽宁丹东架空线路故障测试仪故障定位7.1信号的输出与检测7.1.1首先将故障线路的开关断开；测试地线用接地线与接地棒连接，接地棒接入大地网；信号输出端子与高压输出测试线插头端子连接，其另一端的线鼻子压拧在接在绝缘挂线杆的蝴蝶母接线柱上，3根绝缘杆用短接线连接，再将挂线杆挂在故障线路上。7.1.2启动主机发送信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失；7.1.3采集器检测信号：将采集器挂在待检测线路上，采集器将会检测来自主机发送的直流脉冲信号，并将检测数据通过无线方式发送至接收器。检测时请不要晃动采集器，以免增大检测误差。7.1.4接收器进入“故障检测”界面，实时显示被检测线路信号波形、信号大小和故障位置。图24 检测线路接地故障示意图7.2故障判定根据采集器发送回来的数据进行判断。如果接收器“故障检测”显示故障位置为上游，说明故障在该位置靠近信号注入侧；如果故障位置为下游，则故障点在该位置远离信号注入侧。通过接收器的检测界面电流波形可以辅助判断故障的类型：当检测到不稳定的变化的信号时，此时多为闪络接地；当检测有稳定的周期性信号时，此时的故障多为过渡电阻接地。
辽宁丹东架空线路故障测试仪为采集器正向夹持的信号波形，图26为同一信号反向夹持的信号波形，夹持方向不同波形相反不影响检测结果。?如图27为检测到不稳定的信号时的波形；?如图28位检测到的稳定的小信号的波形；7.3定位步骤:定位故障由定线、定段和定点组成。7.3.1定线：首先确定故障线路，将高压主机信号线搭在待测线路上，向故障相注入高压直流信号，该信号将沿线路流至故障点，并经故障点流入大地。这样，从信号注入处至故障点会有等值的直流电流。通过查看主机开始检测屏幕中的“接地状态”查看线路上是否存在故障。7.3.2定段：检测到线路发生故障，然后确定故障的区段。图29 故障配电线路示意图用采集器在线路主要分支测量信号，接收器故障检测将显示故障点位置是在上游或下游，上游表示故障在靠近信号输入方向，下游表示故障在远离信号输入方向。按照上述方法，就可以准确确定故障区段。例如上图中所示，在节点“a”处测量，确定粗线（红线）部分为故障区段。7.3.3定点：当确定故障区段后，主机输出的信号将沿线路经故障点流入大地（如下图），根据此特点即可采用二分法进一步定位故障。图30故障信号流向图二分法：① 在故障线路中间位置塔杆两侧检测信号电流，通过采集器测量到的信号后，将在接收器上显示故障是在上游还是在下游。若在塔杆输入/输出两侧侧均为上游，则表示故障在信号靠近的主机侧；若在塔杆输入/输出两侧侧均为下游，则表示故障在信号远离主机侧；若在塔杆输入侧为下游,输出侧为上游，则表明故障就在此处。②若在上述检测后，确定故障在下游，则在下游线路中间位置进行第二次测量，并重复上述的测量过程，然后逐步缩小故障范围后，直至找到故障点位置。注：当检测到塔杆两侧的信号值有明显不同时（两侧相差大于5mA），很有可能存在故障，请重点检查此处。8售后服务：8.1凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。8.2自购机之日起，在保修期内，维修不收取维修费；保修期外，维修调试收取适当费用。8.3电池属消耗品，不在保修范围内。8.4属下列情况之一者不予保修：8.5用户对仪器有自行拆卸或对仪器工艺结构有人为改变。8.6因用户保管或使用不当造成仪器的严重损坏。 8.7属于用户其它原因造成的损坏。
