想要一睹质优价廉的变频谐振串并联试验装置销售厂家产品的风采吗？我们为您精心打造的产品视频将满足您的期待。请您抽出片刻时间观看，相信您会对产品有更深入的了解和认识。
以下是:贵州黔西南质优价廉的变频谐振串并联试验装置销售厂家的图文介绍
天正华意电气设备(黔西南市分公司)
品质优选用途广泛精选好货
微机继电保护测试仪
微机继电保护测试仪的详细介绍
规格多样资质认证

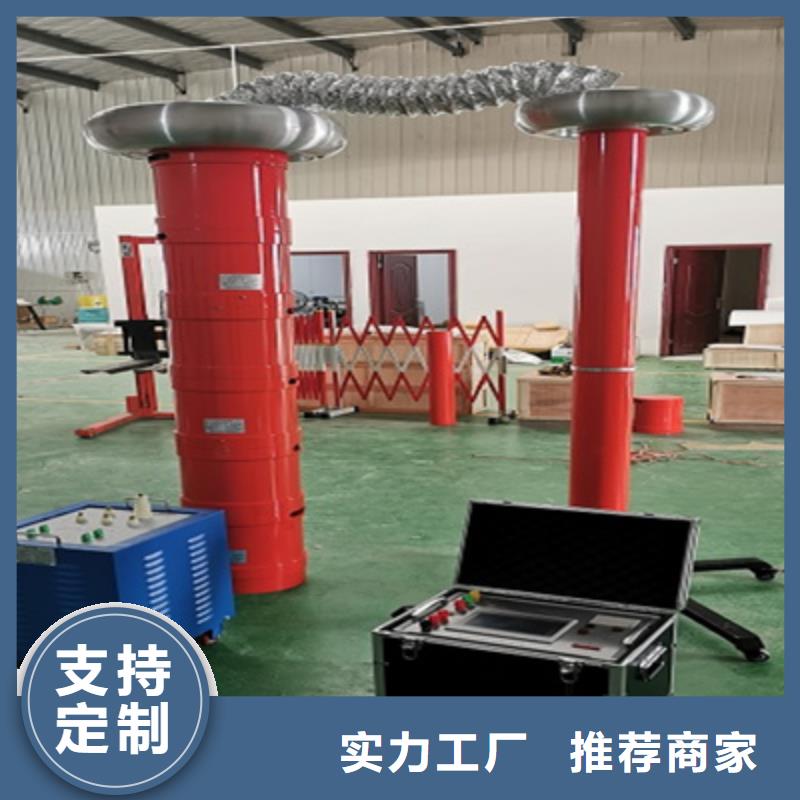

贵州黔西南变频串联谐振耐压装置装置容量确定满足300mm2,35kV 电缆交流耐压试验，长度2km，电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。频率取32Hz试验电流 I＝2πfCU试 ＝2π×32×0.38×10-6×52×103＝4A对应电抗器电感量 L＝1/ω2C＝65H设计六节电抗器，将六节电抗器二节串联三组并联使用,则单节电抗器的参数为67.5kVA/45kV/1.5A/98H，装置总容量为405kVA。验证：1.满足150MVA/220kV以下变压器中性点交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器五节串联，此时电感量为L＝98＊5＝490H,试验频率f＝1/2π√LC＝1/(2×3.14×√490×0.02×10-6)＝50.8Hz。试验电流I＝2πfCU试 ＝2π×50.8×0.02×10-6×160×103＝1A。2.满足300mm2,10kV 电缆交流耐压试验，长度1.5km，电容≤0.55uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器二节并联，此时电感量为L＝98/2＝49H,试验频率f＝1/2π√LC＝1/(2×3.14×√49×0.555×10-6)＝30.5Hz。试验电流I＝2πfCU试 ＝2π×30.5×0.555×10-6×22×103＝2.3A。3.满足300mm2,110kV 电缆交流耐压试验，长度0.5km，电容≤0.07uF,试验频率30~300Hz,试验电压U≤128kV。使用电抗器三节串联二并联，此时电感量为L＝98＊3/2＝147H,试验频率f＝1/2π√LC＝1/(2×3.14×√147×0.07×10-6)＝49.6Hz。试验电流I＝2πfCU试 ＝2π×49.6×0.07×10-6×128×103＝2.8A。结论：装置容量定为405kVA/270kV/45kV，分六节电抗器，电抗器单节为67.5kVA/45kV/1.5A/98H，使用电抗器组合能满足上述被试品的试验要求。
质量把关
细节决定质量，细节铸造好的微机继电保护测试仪
规格齐全
实力工厂多年微机继电保护测试仪经验现货直发
严格把控微机继电保护测试仪质量让您买的放心
天正华意电气设备(黔西南市分公司)企业文化：以诚待人、以质服人。 微机继电保护测试仪企业天正华意电气设备(黔西南市分公司)
