以下是:河南平顶山#在线局部放电检测仪#-价格实惠的图文介绍

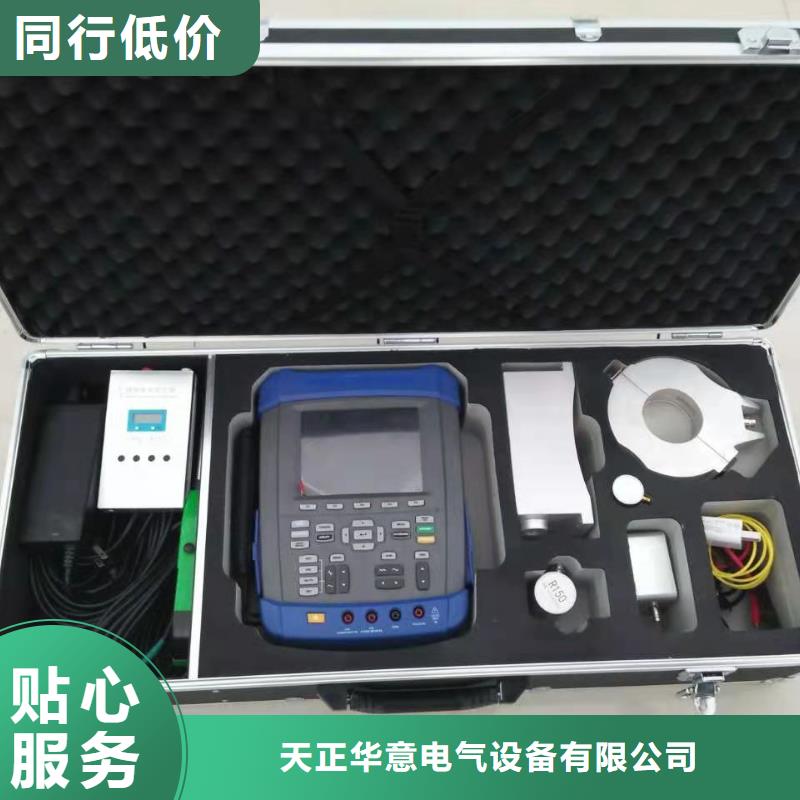

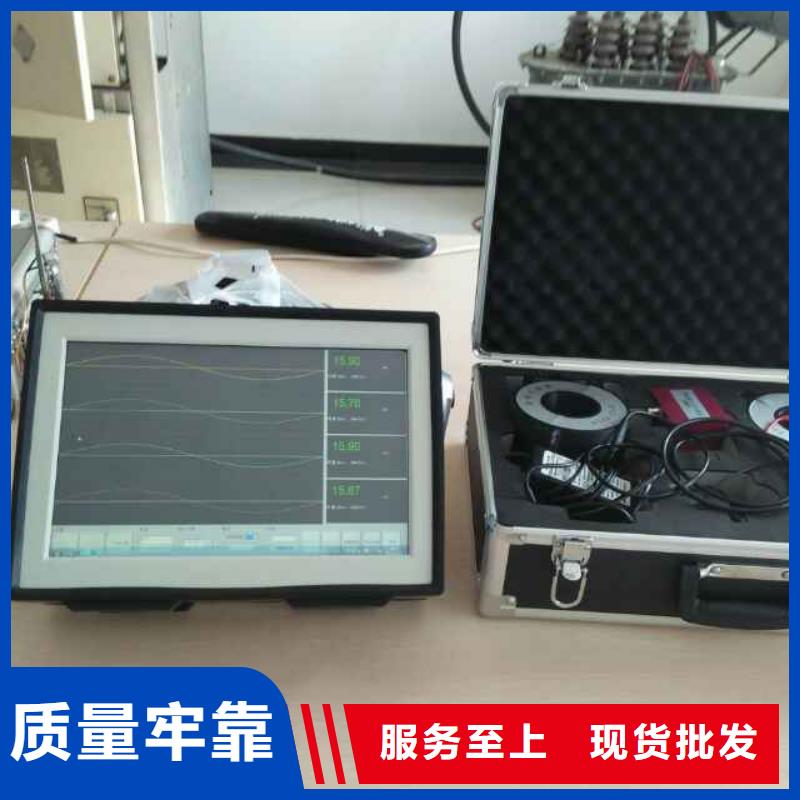

河南平顶山局部放电检测仪仪器主要功能特点1.便携式设计、坚固耐用，使用方便检测主机为便携式设计，防尘、防震、防干扰，外壳选用合金材料，使用数控机床加工而成，壳体坚固可靠且重量轻，采用触摸屏设计，只需点击屏幕就可以完成相关操作，便于在不方便连接外置鼠标的现场环境中使用.选用6.5寸高亮度液晶显示器，可在阳光下清晰显示图文数据。2.多种检测方法，抗干扰能力强系统能够通过组合式传感器检测高压电缆的局部放电信号，同时具备高频电场检测、超声波检测、高频磁场检测等多方法。3.操作简单，实现在线、非接触式测量系统操作简单方便，检测时传感器与测试品无任何接线，被试设备无需停电，可通过非接触方式检测电缆局放信号。4.人性化软件设计，使用简单方便装置显示界面人机友好，可在不同的环境下清晰显示画面，便于现场测试人员快速读取；本装置软件采用传统Windows软件界面，软件界面为全中文显示，波形显示界面、趋势图显示界面、参数设置界面等功能模块采用人性化设计，操作简单实用方便。5.检测软件设置简单，容易上手本软件采用集成化、模块化、智能化设计，将复杂的现场检测参数配置集成到软件内部，使用者只需对软件进行简单的参数设置就可以开始现场检测。软件将这些参数设置集中在一个界面，可通过主界面的设置按钮直接访问，各功能说明清晰明了，通过鼠标点击就可以轻松更改相应设置,操作简单使用方便。6.软件检测功能强大系统可以提供局放信号的相位信息，幅值信息，及放电脉冲间的间隔时间，有助于判断放电类型及严重程度。能够控制硬件的触发，且正、负极性放电脉冲的触发阈值可独立设定。能够保存局部放电信号的PRPD相位谱图文件，能够保存局部放电信号的波形文件，保存测试时的相应硬件参数配置。能够对每一个所保存的信号点的波形进行分析，测试图形可进行复制以及任意叠加比较，相减比较等。7.装置内置大容量锂电池，可长时间续航本装置采用大容量锂电池供电，可以方便的对大范围内的高压电缆进行检测，电池的持续工作时间可达2~4小时；如需长时间连续使用只需提供一个配套的外部电源即可。
河南平顶山局部放电检测仪数字式局部放电测试系统快速使用指南开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）,启动计算机进入WINDOWS XP系统。启动仪器：在WINDOWS XP 系统桌面上，使用鼠标双击“JFD-2010”图标，启动进入局放系统。系统校正步骤注意：进行校正操作时要确定整个试验区尤其是试验电路处于断电的状态。重要！！以第2个通道进行50PC的校正量的校正。步骤1、在软件界面右侧功能区内，选择“通道步骤2、在通道校正的数值框内填上，步骤点击“校正”，进入校正状态。步骤4、使用校正脉冲发生器给系统的第2通道试品注入的校正量，正常情况下在第2通道的示波窗口显示一排脉冲，图九：校正脉冲注入后图形步骤5、调整“粗调”，“细调”使脉冲足够大而不过载。“粗调”常规在3档。步骤6、调整使脉冲与干扰的差距显著，即信号与噪声的比较（信噪比）越大越好。“FH”常规是200KHz，常规是20KHz。步骤7、点击“完成”，系统对第2通道的校正完成，注意，要移开校正脉冲发生器并关闭发生器电源，进入测量等待状态。滤波频带和增益设置的说明：滤波频带是由组成的一个带通滤波器，“FL”为高通滤波器，如选择10KHz，则信号中大于10KHz的频率信号可以通过，小于10KHz的频率信号将会有很大的衰减；为低通滤波器，如选择300KHz，则信号中小于300KHz的频率信号可以通过，大于300KHz的频率信号将会有很大的衰减；这样由“FL”、“FH”组成的带通滤波器可以滤除掉部分频率的干扰信号。频带选择的原则是：根据现场干扰情况，灵活选择“FL”、“FH”各种组合，带宽选择尽可能大，因为这样，信号放大电路可以获得比较高的灵敏度，能够有效改善信噪比。增益的设置：因为试品的不同，整个试验回路的灵敏度会有所不同，这样在校正时就要调整放大器的增益，可根据情况分别调整放大器增益粗调和放大器细调，使校正脉冲显示能够清晰区别噪声信号，一般可将校正脉冲信号高度调整到纵坐标1.5的高度为宜。注意：滤波频带和增益的设置都应该在校正时完成，校正完成后，就不应该进行调整，原则上在什么档位上校正的，就在那一档位上测量局放，选择的校正量应该尽量接近试品的放电量。
河南平顶山局部放电检测仪时间设置在开机主界面下，按“菜单”键，可进入仪器设置界面，如下图所示：通过“方向”上建或下键可选择要进行设置的项目，选中后（橘色显示）按“方向”OK键可进入相应的设置页面。在时间设置页面，通过“方向”左建或右键可分别切换“年-月-日 时：分：秒”，通过“方向”上建或下键调整到相应的值，按OK保存，并退出到主菜单页。3.2.5阈值设置在主菜单页，选中Threshold Setting项,按“方向”OK键可进入阈值设置页面。在该页面，通过“方向”上建或下键切换要设置的阈值，Yellow Alarm表示一般阈值，当监测值大于该值时，实时显示界面数值以黄色显示； Red Alarm 表示严重阈值，当监测值大于该值时，实时显示界面数值以红色显示；通过“方向”左建或右键对相应值进行调整；按OK键，保存并返回到主菜单页。3.2.6同步方式在主菜单页，选中Synchronization项,按“方向”OK键可进入同步方式选择页面。在该页面，通过“方向”左建或右键切换同步方式，本机支持内同步“Internal Mode”和外同步“External Mode”两种方式；按OK键，保存并返回到主菜单页。3.2.7保存方式在主菜单页，选中Save Mode项,按“方向”OK键可进入保存方式选择页面。在该页面，通过“方向”左建或右键切换保存方式，本机支持保存到本机“Save to machine”和保存到手机“Save to Mobile phone”两种方式；按OK键，保存并返回到主菜单页。
河南平顶山局部放电检测仪操作说明（作为测试仪器）试验操作前注意事项6注意试验，请阅读本说明书第九节“试验注意事项，并严格参照执行试验回路的布线：试验回路的布线应该尽可能简洁，连接线应尽可能的短，不要因为操作控制方面的原因而使试验回路很复杂。试验回路高压侧的回路面积应尽可能的小。6.1.3、试验电源的滤波：试验电源的滤波现阶段还是应该采用硬件处理，软件的滤波效果还达不到实际现场使用要求。应采用电源隔离滤波电源，做到动力电源与实际试验电源隔离，试验频带内的滤波衰减量应大于60dB。关于空间干扰：远离干扰源（发射机、大型电机、变频器绕线机等），减小试验回路面积，调整试验设备布置方向，试验场区上空应没有动力电缆等强磁场源，试验场区地下应没有电缆槽5极端情况下可装备屏蔽房正确连接试验线路6.2.1、根据试品情况确定高压施加方式：通过无晕变压器产生高压的方式：感应试验，通过串联谐振的方式在试品上产生高压选择合适的试验形式、试验回路，根据第五节的“5.1、常用试验回路”选择。通常情况下选择“并联法”测试回路。、选择合适的检测阻抗（输入单元），见附录一：“检测阻抗”简介。正确连接试验线路防止接线不良人为引起的放电6.3、设备操作设备驱动程序安装本系统在WINDOWS XP 下工作, 使用时需要安装设备驱动程序，一台计算机在次连接时需要人工安装设备驱动程序, 以后再连接时设备驱动程序会自动安装。 下面介绍人工安装设备驱动程序的方法。6.3.1.1采集卡驱动安装由系统提示发现新硬件后根据提示手动选择硬件的驱动程序路径，指向光盘（win2000xp路径），完成安装。6.3.1.2支持软件安装局放系统运行需要安装支持软件：开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）,启动计算机进入WINDOWS XP系统。
