以下是:安徽宣城高压开关测试仪校验装置型号全的图文介绍

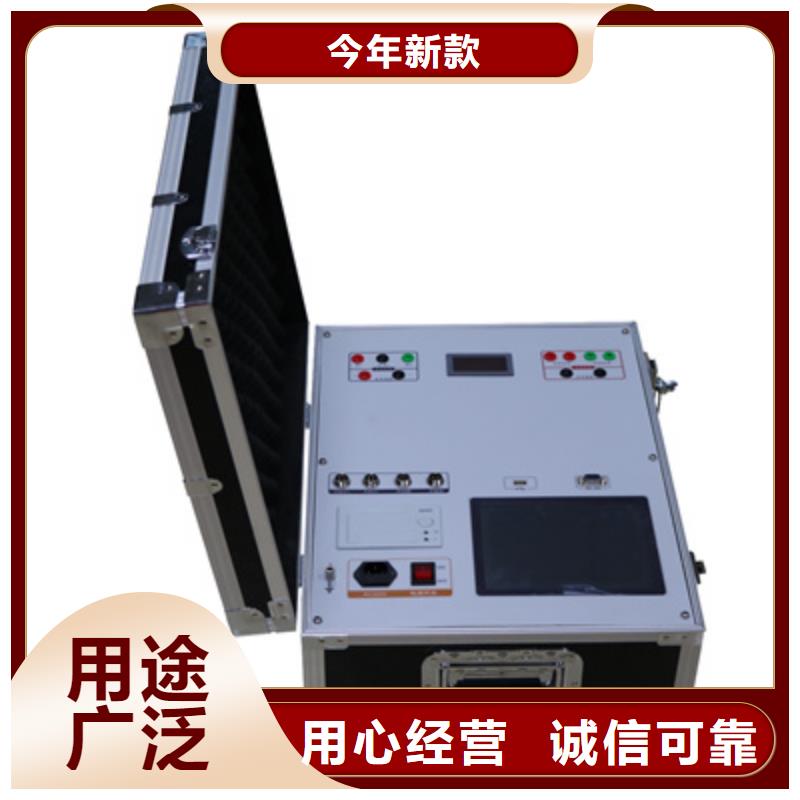

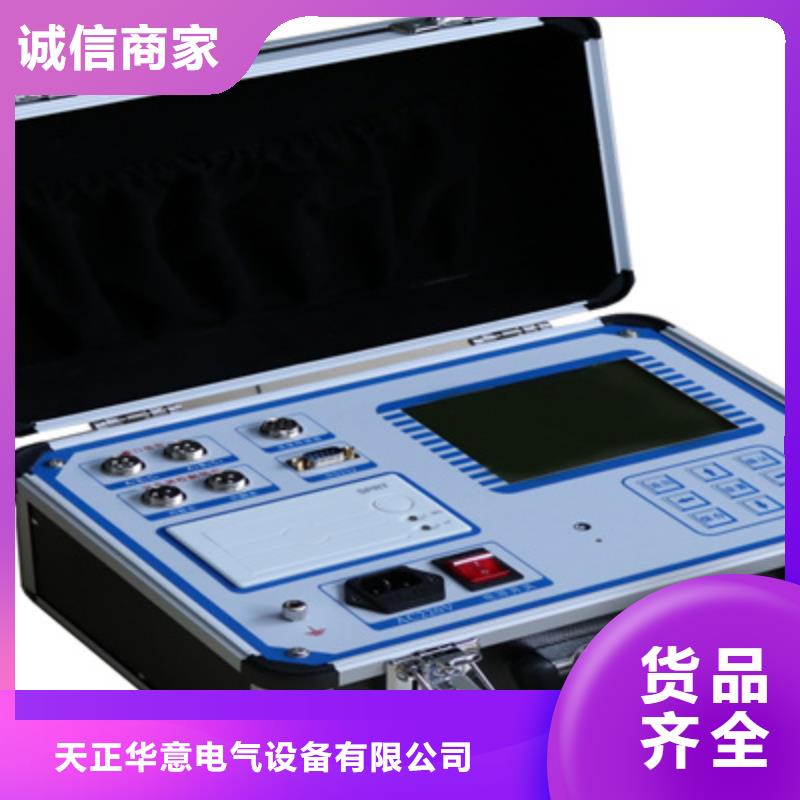

安徽宣城高压开关测试仪 、断口线、合分闸控制、传感器安装方式：6.1.断口接线方式：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）合闸电阻断口接线示意图：石墨断路器接线示意图：6.2内触发分合闸控制接线方法：现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器 分＋、合＋、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.高压开关控制屏内触发控制接线示意图下面为VS1真空开关分合控制接线图：合闸红线接（4）、分闸绿线接（31），公共点（14）和（30）短接后接黑线。
在过去的几年合作中，天正华意电气设备(宣城市分公司)由于 微机继电保护测试仪供货及时，质量可靠，受到了各用户单位的一致好评。
未来我公司宗旨：以质量求生存，靠信誉求发展，诚信为本，创新为先，以质取胜。

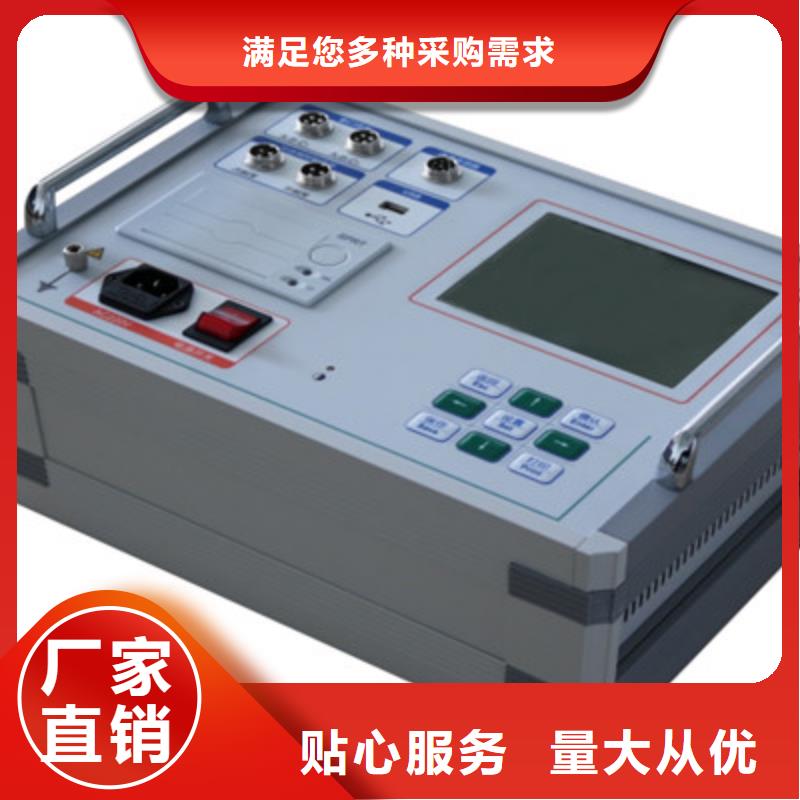

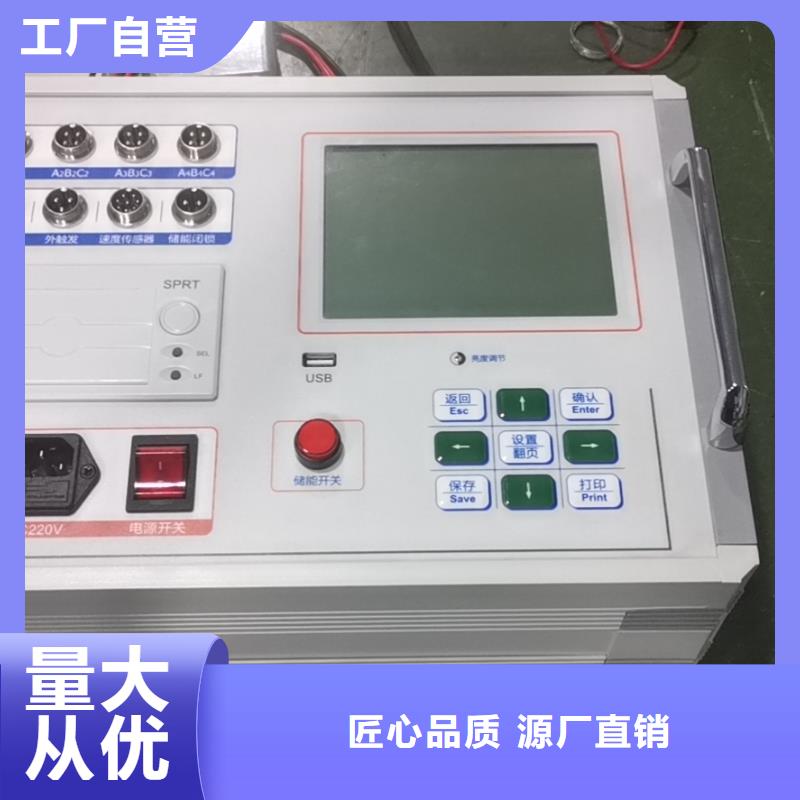

安徽宣城高压开关测试仪合闸直流电压检查：在仪器处在分闸状态进行检查（不接断口测试线 就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”字，表示此断口有故障，请切换到A2断口）。将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联动，点击 开始测试菜单，电压输出。③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。 ⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。3、开关机构存在保护闭锁（如西门子、ABB开关）处理办法：①使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭 锁。②用现场操作电源，用“外触发”方式试验。㈡、仪器做单合、单分测试时，开关动作了，显示断口未动作提示。1、断口线未接好：①、做户内10KV开关时，黄（A）、绿（B）、红（C）接动触头，静触头三相短接后接黑线。②、做户外开关时，黄（A）、绿（B）、红（C）接上端，黑线接地（变电站户外开关另一端已接地）。③、开关控制回路有问题，因为合上之后又马上分开了，请检查开关的回路再做实验。㈢、打印机能走纸却不能打印文字、图形1、打印纸安装反了处理办法：重新正确安装热敏打印纸。2、热敏打印机加热头坏了处理办法：返厂维修热敏打印机加热头。
安徽宣城高压开关测试仪开关机构存在保护闭锁（如西门子、ABB开关）处理办法：①使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭 锁。②用现场操作电源，用“外触发”方式试验。㈡、仪器做单合、单分测试时，开关动作了，显示断口未动作提示。1、断口未接好：①、做户内10KV开关时，黄（A）、绿（B）、红（C）接动触头，静触头三相短接后接黑线。②、做户外开关时，黄（A）、绿（B）、红（C）接上端，黑线接地（变电站户外开关另一端已接地）。③、开关控制回路有问题，因为合上之后又马上分开了，请检查开关的回路再做实验。㈢、打印机能走纸却不能打印文字、图形1、打印纸安装反了处理办法：重新正确安装热敏打印纸。2、热敏打印机加热头坏了处理办法：返厂维修热敏打印机加热头。㈣、仪器进行速度测试时，没有速度数据显示。1、传感器的选择项有误（例如安装的是直线传感器，选择的旋转传感器），请将传感器重新进行设置。2、传感器安装位置不对，例如旋转传感器只能通过主轴的转动才能采集信号，如果安装到直线位移的地方或其他不动作的地方，均没有数据显示。3、如果传感器选项和安装位置都正确，还没有速度显示，传感器损坏，请返厂维修。
