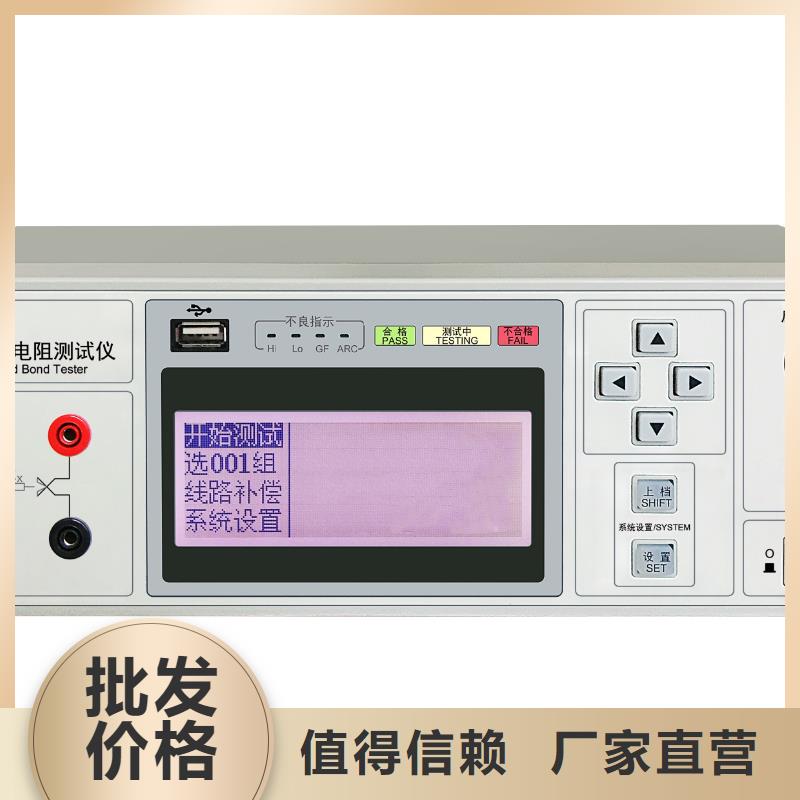

一分钟的时间，对于了解我们的介电强度测试仪_厂家直销_价格优惠产品来说足够了。请观看这部精心制作的产品视频，让产品的独特之处和卓越性能一览无余。
以下是:介电强度测试仪_厂家直销_价格优惠的图文介绍

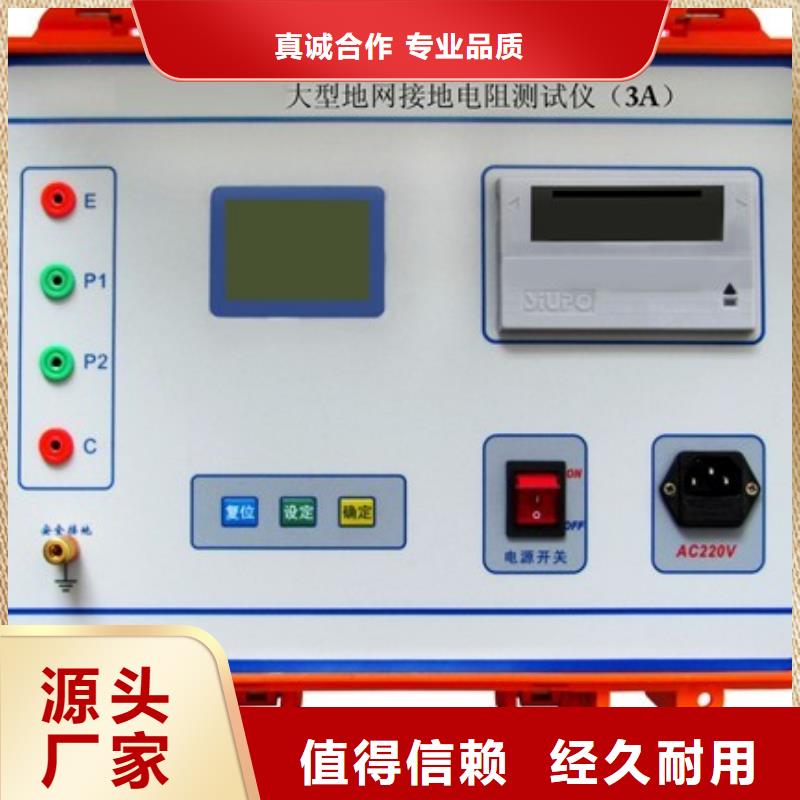

接地电阻测试仪仪器测试选择主菜单在开机界面，按热键“启动”后，进入如图3所示测试选择主菜单。图3 测试选择菜单[变深] —调整屏幕显示对比度变深 [变浅] —调整屏幕显示对比度变浅 [灯灭] —关闭屏幕显示背光灯 [灯亮] —开启屏幕显示背光灯 [退出] —退到仪器开机显示界面 按显示屏右侧键盘对应数字键，可进入相应的试验菜单：(1)全自动接地电阻测试(2)土壤电阻率自动测试(3)测试数据查询和打印4.4接地电阻测试界面在测试选择主菜单，按数字键1，即可进入“全自动接地电阻测试”界面，见图4。图4 接地电阻测试界面通过显示屏幕右侧热键“上移”、“下移”、通过“设置”、“确定”和数字键等对布线方式、测试频率、地网对角线、电流极线布线长度、电压极布线长度进行设定，根据光标反黑指示位置按压“设置”键反黑后通过数字键或 “上移”“下移”选择对应参数，按“确定”键完成信息的设定；按“测试”键，仪器启动内置电源注入电流，同时自动测量、计算出接地阻抗值、接地电阻值、 接地电抗值、接地电感，提示：测试完成，关闭内部电源输出，按“打印”进行存储打印。

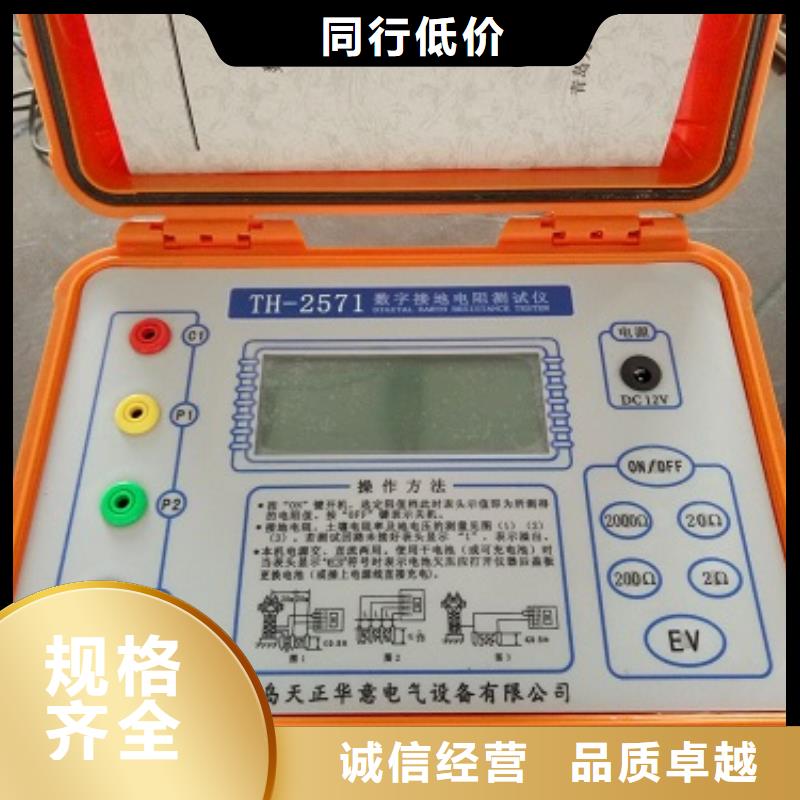

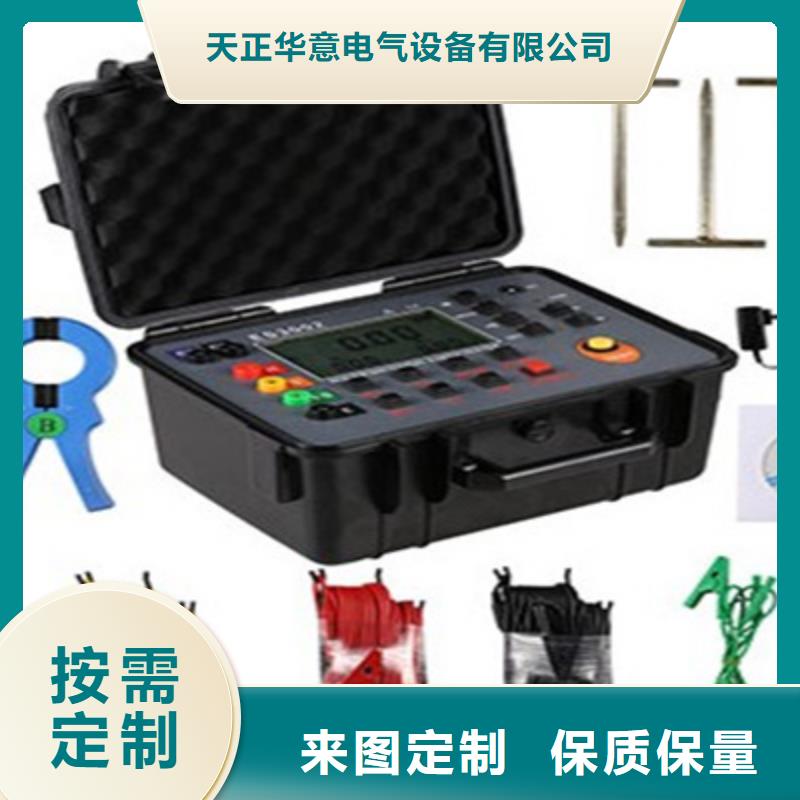

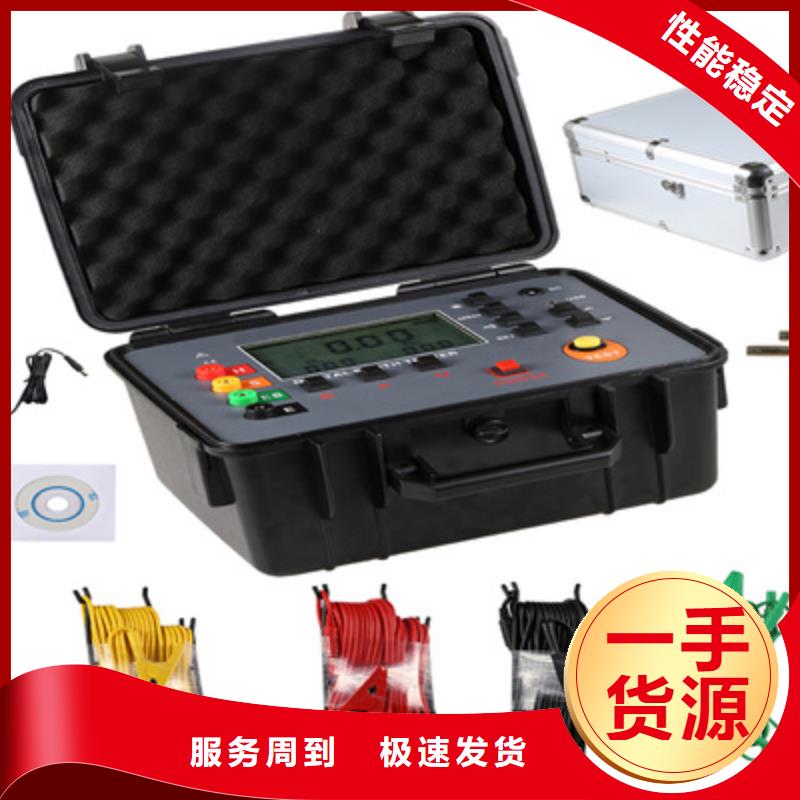

接地电阻测试仪 技术指标 使用条件环境温度：0℃～＋45℃相对湿度：≤85％RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差·允许辅助接地电阻RC（C1与C2之间）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1与P2之间）＜40KΩ 误差≤±5％·允许地电压（工频有效值）≤5V 误差≤±5％5、电源及功耗功率损耗≤2W直流：8×1.5V(AA，R6)电池交流：220V/50Hz6．体积与重量体积：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地电阻测量（如图一）· 沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。· 用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。· 开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。2、土壤电阻率测量（如图二）· 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R，则土壤电阻率按下式计算：Ф＝2πRL 其中Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。·测地电阻、土壤电阻率所用的探针一般用铝合金管或圆钢。
产品各类型号的【微机继电保护测试仪】规格齐全，可根据用户需求开发、设计；
工艺标准化【微机继电保护测试仪】生产流程，高度机械化、自动化作业，精良制作制造高品质【微机继电保护测试仪】产品。
材料【微机继电保护测试仪】原材料产品均选用国内优质产品，保证所配套的设备售后无忧。
管理实行ISO9001质量管理体系，标准化生产管理促企业发展。
技术实行严格的四道关质量检验，实行【微机继电保护测试仪】行业生产标准：

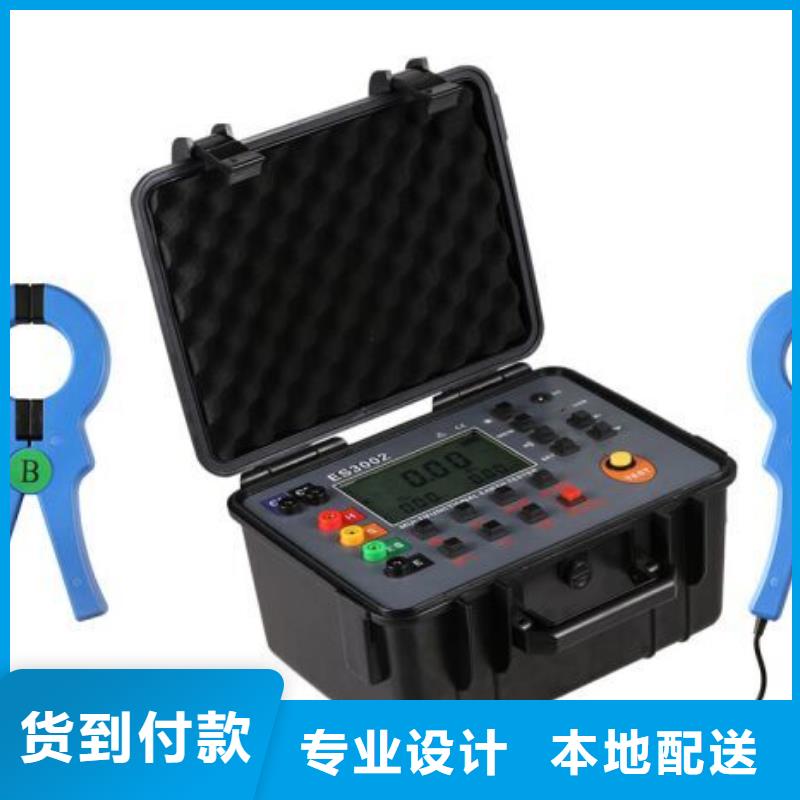

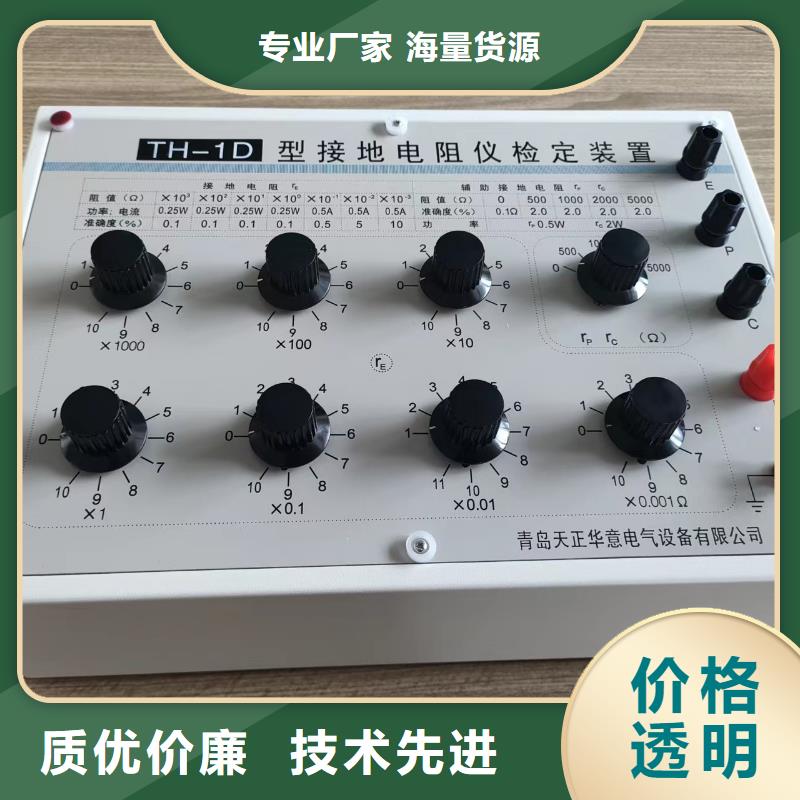

接地电阻测试仪电阻测量原理XRD系列钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。R＝E/I2． 电流测量原理C＋型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。其中：n为副边与原边线圈的变比系数。八．接地电阻测量方法1．多点接地系统对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下图。当用钳表测量时，其等效电路如下：其中：R1为预测的接地电阻。R0为所有其它杆塔的接地电阻并联后的等效电阻。虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0＝0。这样，我们所测的电阻就应该是R1了。多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。2．有限点接地系统这种情况也较普遍。例如有些杆塔是5个杆塔通过架空地线彼此相连；再如某些建筑物的接地也不是一个独立的接地网，而是几个接地体通过导线彼此连接。在这种情况下，如果将上图中的R0视为0则会对测量结果带来较大误差。出于与上述同样的理由，我们忽略互电阻的影响，将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。这样，对于N个（N较小，但大于2）接地体的接地系统，就可以列出N个方程：其中：R1、R2、…….RN是我们要求得的N个接地体的接地电阻。R1T、R2T、……RNT分别是用钳表在各接地支路所测得的电阻。这是一个有N个未知数，N个方程的非线性方程组。它是有确定解的，但是人工解它是十分困难的，当N较大时甚至是不可能的。
