想知道变压器油色谱分析仪实体厂家产品的独特魅力吗？视频里的产品介绍，比文字更有说服力，一看便知！
以下是:山西吕梁变压器油色谱分析仪实体厂家的图文介绍
天正华意电气设备(吕梁市分公司)
多年来，天正华意电气设备(吕梁市分公司)始终坚持以精工品质 · 塑造辉煌的核心理念科学发展，并以客户至上、信誉至上为服务核心，一如既往地向客户提供高品质、高性能的 微机继电保护测试仪产品，以专业技术和贴心服务赢得广大客户的信赖与支持。建设企业，创建品牌，展望未来，天正华意电气设备(吕梁市分公司)将与您迈向更辉煌的明天。

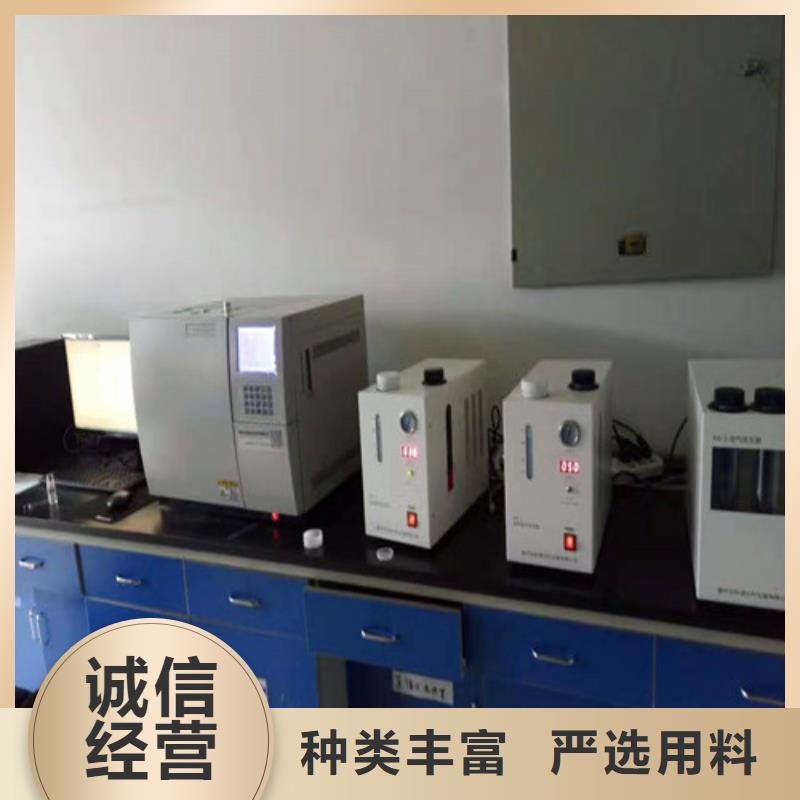

山西吕梁变压器油色谱在线监测系统 开箱检查按装箱单清点仪器和附件。第二章 仪器工作原理、结构及安装一、仪器工作原理绝缘油色谱分析仪是一种多组份混合物的分离与检测的分析工具。它是以气体为流动相，采用冲洗法的柱色谱技术。从结构上看，又是一个载气连续运行的自动记录仪器。其工作流程见图二。气相色谱分离是利用试样中各组份在色谱柱中的气相和固定液液相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组份就在其中的两相间进行反复多次的分配（吸附-脱附或溶解-释放），由于固定相对各组份的吸附或溶解能力不同（即保留作用不同），因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离，顺序离开色谱柱进入检测器，经检测器后转换为电信号送至色谱数据处理装置处理。图二 绝缘油色谱分析仪工作流程示意图二、仪器整机结构变压器油色谱仪由主机(包括进样、色谱分离、检测及电气、气路控制系统)、色谱数据处理机或工作站组成。主机分为：色谱柱室（包括进样和检测器）和气路、电气控制部分。1、气路变压器油色谱仪采用先进的气路结构，三柱三气路操作。气路流程可靠、灵活、易于扩展，基线稳定性好。基本气路为9路（其气路流程见图三），可扩展到21路。气路控制面板位于仪器整机右下侧（见图一仪器外型结构），图三 变压器油色谱仪气路流程图使用填充柱操作时：载气分为载气1和载气2，经稳压阀与稳流阀调节后分别与汽化室1和汽化室2连接，并有压力表指示。
山西吕梁变压器油色谱在线监测系统用一根尺寸合适的电线接到楼房的总管线上或接到总导管的入地处。2、把接地用的长钉子打进潮湿的土层里并接到入地处。3、也可以接到其它可靠的入地处。绝缘的地线必须牢固地接在装置上。不要用夹子把地线夹在管子或接地柱上。也不要使用其它会使接头松动的方法来连接。接头必须用铜焊或锡焊，尽可能减小接地接头处绝缘电阻的下降。如果按装得不合适，在接头处就可以量到电阻，再加上地线上的电阻就会使绝缘的接地装置上产生我们所不希望的电势。在安装地线的时侯要它偶然和其它地线接触这会给绝缘带来不良的影响。绝缘线必须接在配电盘的绝缘母线上，再从配电盘上通过接头和电源地线分别接到仪器系统的各个单元上。绝缘母线可由配电盘上的接地板构成。所用的电线尺寸应使远一点到主配电盘接地处的接地电阻。请与当地的电器检查部门商量所用的电线规格。当多层建筑物中安装了电网处理装置时，应把电网处理装置的外壳与建筑物结构中的钢筋接起来，这样才能减少接地噪声。地线的一端应接到线路处理装置的外壳上，另一端应焊接在近的楼房竖梁钢筋上。把地线接到建筑物的钢筋上比把地线接到地下室单独的接地柱上要好
山西吕梁变压器油色谱在线监测系统 当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 仪器的基本操作要求1、电源要求： 电压：220±10％频率：50±0.5Hz功率：≥3000W接地要求电阻：＜0.1Ω2、气源要求： 氮气：99.995％氢气：99.995％空气：干燥无油3、氢火焰离子化检测器（FID）基本操作要求载气： 流量 50ml/min(30—80 ml/min)氢气： 流量 30ml/min(25—40 ml/min)..空气： 流量 350 ml/min(250—500 ml/min).4、 热导池检测器（TCD）基本操作要求? 开机前应先通载气30min，流量50ml/min，然后开机加热?流量校正，两出口流量偏差≤1％?根据分析要求，设定桥流值的大小?用氮气作载气时，桥流相对氢气作载气时要适当减小特别提示：先通载气，再开机升温！变压器油色谱仪快速安装指南1．打开包装箱，抬出色谱仪，放到工作台上。检查外观应完好，对照合同，物品及附件应齐全。2.连接好气路：TCD仅将H2接到色谱仪的载气入口即可。FID/FPD/NPD要将高纯N2/H2/Air接到色谱仪的对应的入口上，切勿接错。ECD 仅将99.999％的N2接到色谱仪的载气入口即可。本仪器对三种气源减压阀输出压强要求为：载气（N2）：0.4MPa 氢气：0.26MPa 空气：0.4MPa(不论用多大流量的气，三个压力固定不变！)3.将色谱柱接到对应的检测器上，通载气，试漏。安装并打开工作站，将信号线接到对应的控制器上。检查工作站与对应的检测器应工作正常。4.接好地线。开机—升温—应正常；不用的温度设为“0”并设置为“关”。合理设置对应检测器的参数。外部事件的初始状态均应设为“关”。5.FID要点火；TCD加适当桥流（不得大于160mA），并按加桥流按钮，桥流灯亮；FPD点火-加高压；NPD加铷珠电流至铷珠暗红色；ECD加脉冲电流（1nA）。6.看基线—调零。
